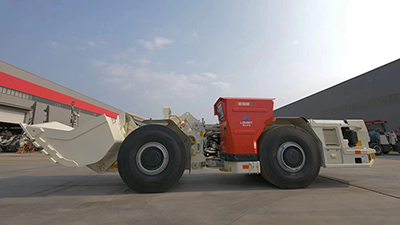

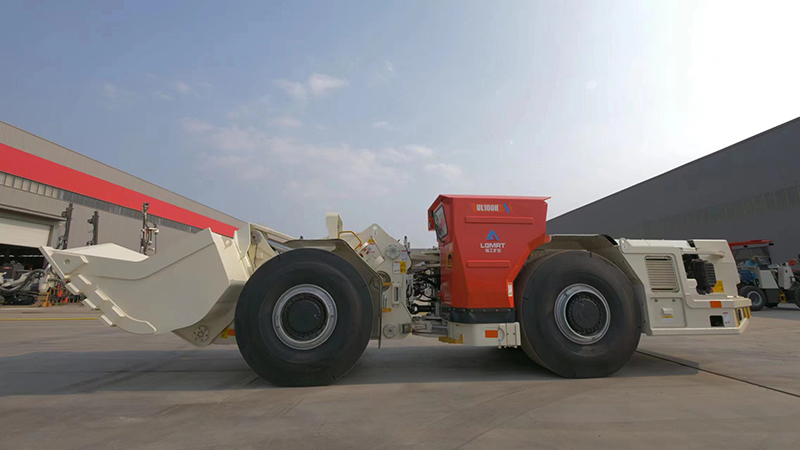

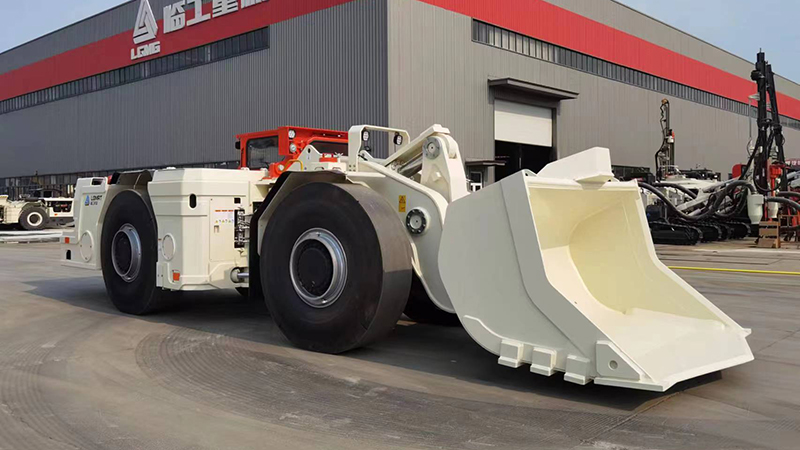

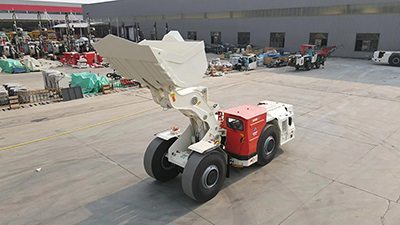

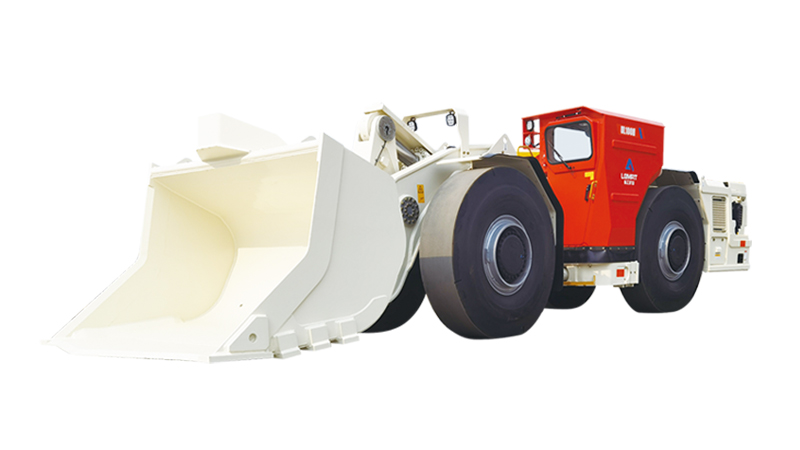

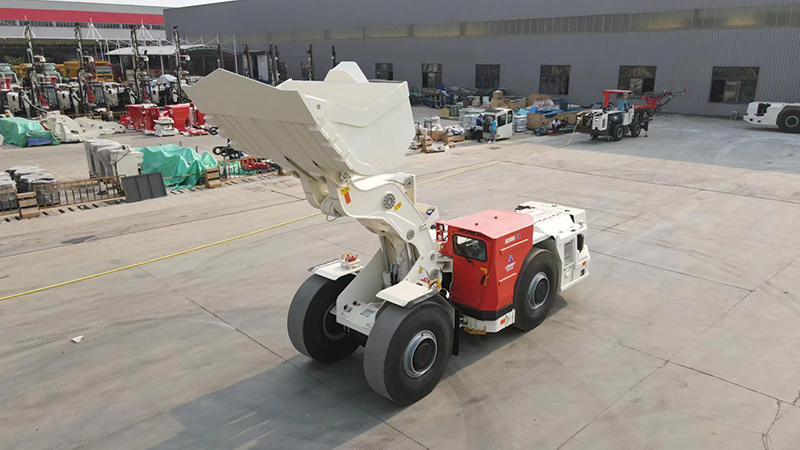

لودر تعدين تحت الأرض يعمل بالديزل، TK100HDiesel Powered Underground Loader
لودر تعدين تحت الأرض يعمل بالديزل فئة TK100H يعد هذا الخيار مناسب لعمليات التعدين التي تزيد أبعادها عن 3.5×3.5 متر، ويتميز بسعة مقننة مذهلة تبلغ 10 أطنان. وتشمل ميزاتها البارزة هيكل مدمج وقوة جرف قوية وموثوقية وعمر الاستخدام الافتراضي الطويل، وهي مناسبة بشكل خاص لظروف التعدين القاسية تحت الأرض. وبفضل جذوره في النموذج الأولي الرائد Sandvik EJC210، فمن السهل أن نرى لماذا تركت هذه القطعة الهندسية الرائعة بصمتها.
الخصائص- تحسين الكفاءة الاقتصادية
تستلهم جرافة TK100H إلهامها من موديل Sandvik الشهير EJC210، مما يضمن كفاءة إنتاجية استثنائية. فهو يقلل بشكل فعال من تكلفة الإنتاج لكل طن من الخام، مما يزيد من الفوائد الاقتصادية الإجمالية. - معايير الأمان العالية
بفضل شهادة FOPS&ROPS، تضمن جرافة TK100H كابينة أمان تلتزم بمعايير السلامة الصارمة. وهي تواصل مفهوم التصميم الذي يركز على السلامة من Sandvik، مما يوفر سلامة مناسبة للمركبة في العمليات تحت الأرض. - التشغيل المريح
تضع الجرافة TK100H راحة المشغل في المقام الأول من خلال تصميمها المريح الاستثنائي. يمكن للمشغلين تشغيل الماكينة بسهولة، مما يعزز بيئة العمل المريحة والفعالة. - سهولة الصيانة
يعمل موديل الجرافة TK100H على تبسيط إجراءات الصيانة من خلال تمكين إجراء الصيانة اليومية على مستوى الأرض. وتعمل هذه الميزة على تقليل وقت التوقف عن العمل وتعزيز الكفاءة التشغيلية.
| الموديل | TK100H |
| الحمل المقنن (kg) | 10000 |
| طول×عرض×ارتفاع (mm) | 9700*2550*2350 |
| أقصى قوة للمجرفة (kN) | 225 |
| أقصى قوة جر (kN) | 235 |

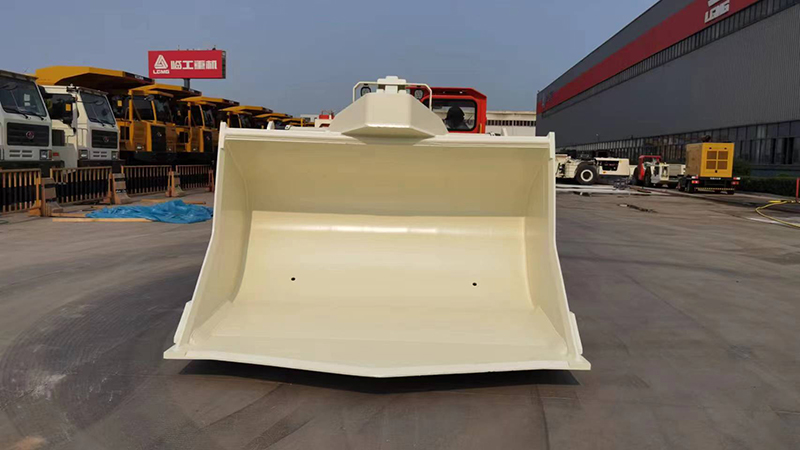

| سعة المجرفة القياسية (m3) | 4.5 |
| السرعة للأمام والخلف | |
| السرعة الأولى (1st gear) (km/h) | 4.5 |
| السرعة الثانية (2nd gear) (km/h) | 10 |
| السرعة الثالثة (3rd gear) (km/h) | 20 |
| السرعة الرابعة (4th gear) (km/h) | 25 |
| زمن الدورة الهيدروليكية | |
| زمن الرفع (s) | 6.5 |
| زمن الخفض (s) | 5.0 |
| زمن القلب (s) | 3.2 |
| كتلة اللاحمل (بدون حمل) | |
| الوزن الكلي (kg) | 30100 |
| حمل المحور الأمامي (kg) | 13450 |
| حمل المحور الخلفي (kg) | 16650 |
| محرك الديزل | |
| الموديل (Volvo) | TAD1150VE |
| قدرة الخرج المقننة (kW) | 235 |
| عدد الأسطوانات | 6 |
| الإزاحة (L) | 10.84 |
| طريقة التبريد | التبريد بالماء |
| فلتر الهواء | Donaldson |
| معايير الإنبعاثات | Tier 3 |
| متوسط استهلاك الوقود (L/H) | 23.5 |
| حجم خزان الوقود (L) | 380 |
| محول عزم الدوران | |
| الموديل | DANA C5000 |
| صندوق التروس | |
| الموديل | DANA R36000 |
| محور التدوير | |
| المحور الأمامي | DANA 20D |
| المحور الخلفي | DANA 20D |
| الإطارات | |
| الموديل \ القياس | 18.00 R25 |
| النظام الهيدروليكي | |
| مضخة هيدروليكية | Rexroth |
| صمام التحكم | Parker |
| أسطوانة التوجيه | LGMRT |
| الفلتر (μm) | 10 |
| أسطوانة الرفع | LGMRT |
| أسطوانة القلب | LGMRT |
| نظام الكبح | |
| المراكم | Aurel |
| عنصر الكبح | MICO |
| الكبح | النوع الرطب المغلق في الوضع العادي |
| النظام الكهربائي | |
| مولد | 24V,55A |
| البطارية | 120Ah |
| محرك بداية التشغيل | 24V,5.5kW |
| الإضاءة | LED 8-35W |
| مكونات التحكم الإلكترونية | Schneider |
| نصف قطر الدوران | |
| أقصى زاوية توجيه (°) | ±42.5 |
| أدنى نصف قطر الخلوص الداخلي (mm) | 2700 |
| أدنى نصف قطر الخلوص الخارجي (mm) | 7100 |
| نظام التزييت | |
| نظام التزييت | التمركز اليدوي |
| أجهزة الأمان | |
| سقف أمن | ROPS & FOPS |
| مطفأة حريق يدوية | |
| حزام الأمان | |
| مفتاح رئيسي | زر القفل/الفرامل/زر التوقف في حالات الطوارئ |
| تنبيه الرجوع للخلف | |
| الخيارات | |
| قادوس | 4.0m³/5.0 m³ |
| وحدة التحكم عن بعد اللاسلكية | |
| نظام اطفاء الحرائق الآلي | |
| فيديو عكسي | |
| تشحيم مركزي آلي | |
| أسنان قادوس قابلة للاستبدال ومقاومة للتآكل | |
| إطارات تيوب لس (لاأنبوبي) | |
| نظام وزن الكاشطة | |
| نظام تثبيت ذراع الكاشطة | |
