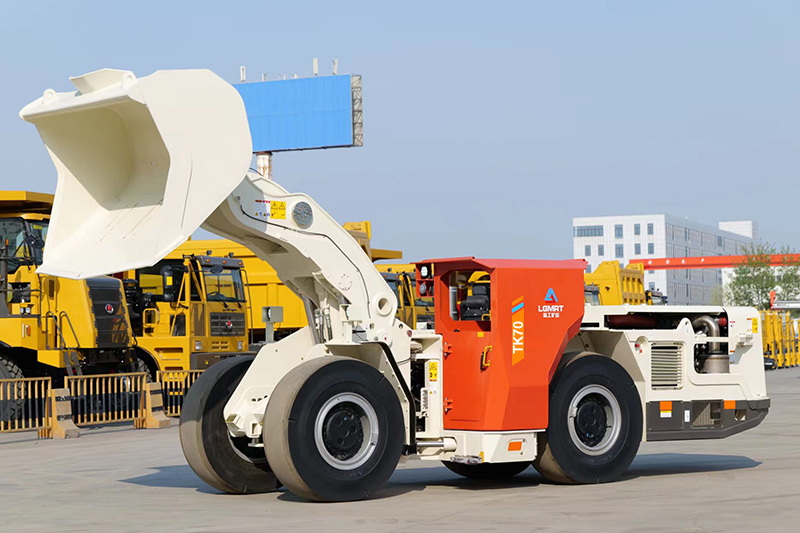

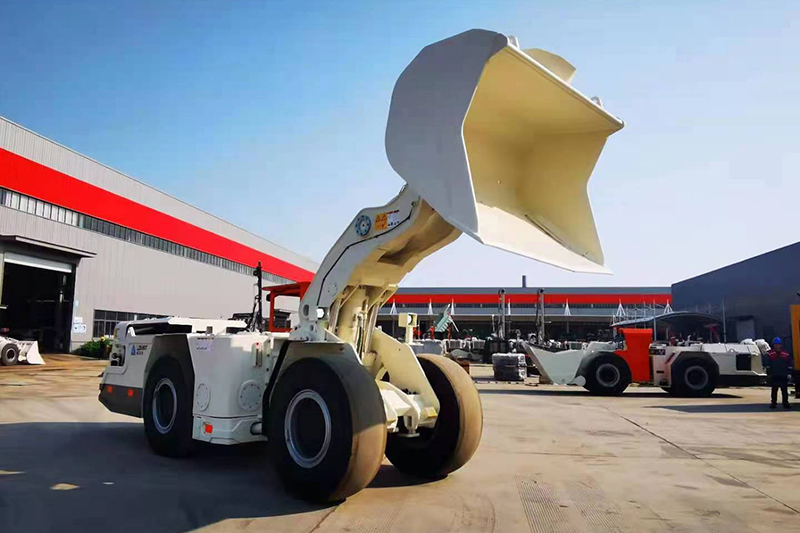

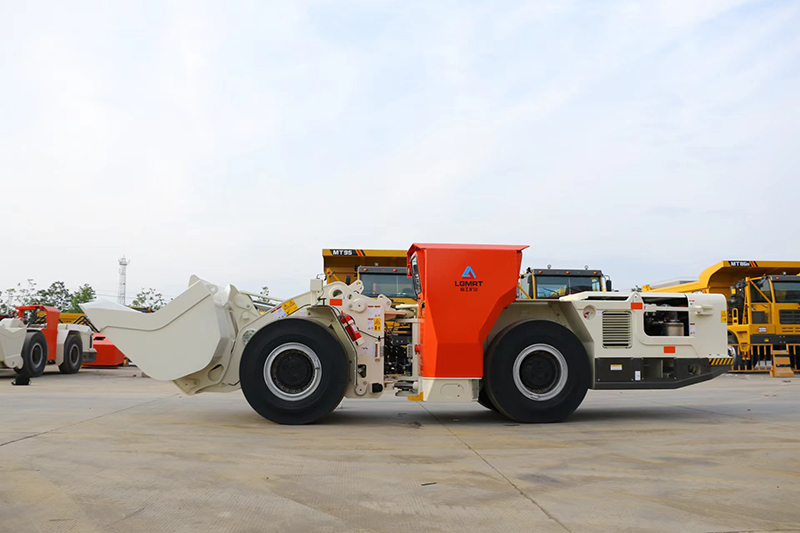

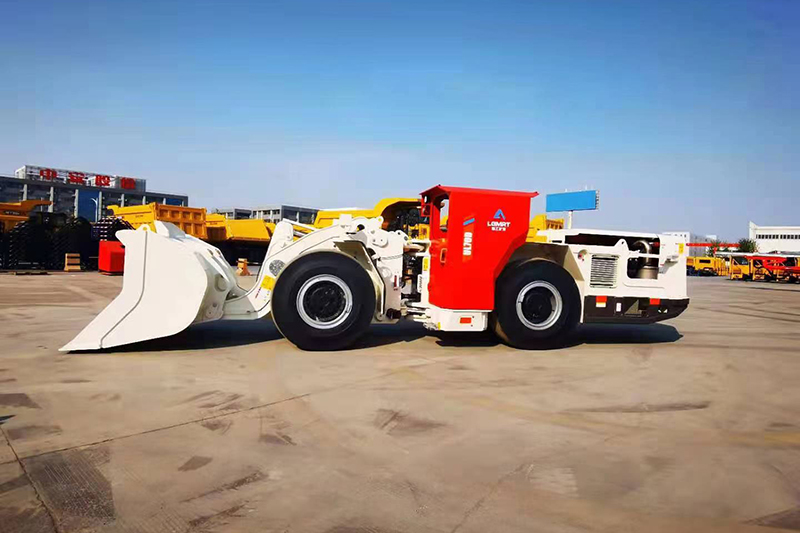

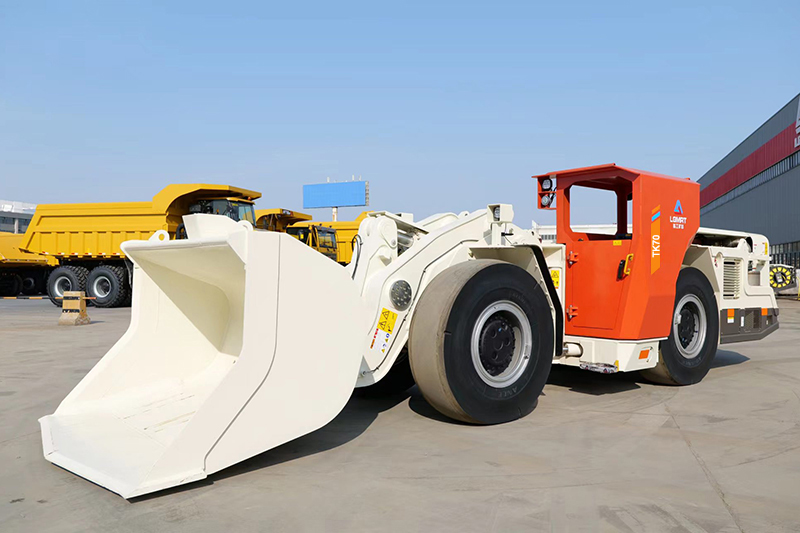

جرافة ديزل للتعدين تحت الأرض، TK70Diesel Powered Underground Diesel Loader
جرافة الديزل للتعدين تحت الأرض فئة TK70 تم تصميمها لجعل تحميل ونقل الخام والصخور في الطرق تحت الأرض أكثر كفاءة وموثوقية. إنها صغيرة الحجم وسهلة التشغيل والصيانة، مع سعة قصوى تبلغ سبعة أطنان لعمليات الكاشط، والقدرة على نقل ما يصل إلى 25 طن للشاحنات المفصلية تحت الأرض. حجمها مناسب للأنفاق التي يبلغ حجمها 3.4 متر × 3.4 متر أو أعلى. تصميمها القوي يجعلها مناسبة لظروف العمل القاسية تحت الأرض.
الخصائص- تعزيز السلامة
مظلة أو كابينة أمان معتمدة متوافقة مع معايير FOPS وROPS لتوفير أقصى قدر من الحماية. تستخدم فرامل زنبركية ونظام فرامل إعتاق هيدروليكي (POSI-STOP) لضمان سلامة الكبح بشكل موثوق. - تحسين الموثوقية
تتضمن مكونات هيدروليكية مشهورة وموثوقة، مثل مضخات PERMCO الهيدروليكية، وخراطيم EATON الهيدروليكية، وصمامات REXROTH. مزود بمكونات مجموعة نقل الحركة DANA لتحسين الموثوقية تم تصميم وضعية التوجيه ومقابض العمل بشكل مريح لتحسين التحكم وراحة المشغل - الصيانة المبسطة
تتميز بنظام تشحيم يدوي مركزي لسهولة الصيانة. تتضمن نظام كشف الضغط المركزي لتسهيل مهام المراقبة والصيانة.
| الموديل | TK70D | TK70H |
| الحمل المقنن (kg) | 7000 | 7000 |
| طول×عرض×ارتفاع (mm) | 8800*2250*2350 | 8800*2200*2270 |
| أقصى قوة للمجرفة (kN) | 117 | 117 |
| أقصى قوة جر (kN) | 180 | 170 |
| سعة المجرفة القياسية (m3) | 3.5 | 3.5 |
| السرعة للأمام والخلف | ||
| السرعة الأولى (1st gear) (km/h) | 4.4 | 4.4 |
| السرعة الثانية (2nd gear) (km/h) | 8.7 | 8.7 |
| السرعة الثالثة (3rd gear) (km/h) | 16.6 | 16.6 |
| السرعة الرابعة (4th gear) (km/h) | 23.7 | 24.5 |
| كتلة اللاحمل (بدون حمل) | ||
| الوزن الكلي (kg) | 22000 | 22000 |
| حمل المحور الأمامي (kg) | 8800 | 8800 |
| حمل المحور الخلفي (kg) | 13200 | 13200 |
| زمن الدورة الهيدروليكية | ||
| زمن الرفع (s) | 6.5 | 6.5 |
| زمن الخفض (s) | 5.1 | 5.1 |
| زمن القلب (s) | 2.6 | 2.6 |
| محرك الديزل | ||
| الموديل | Cummins QSC8.3 | Volvo TAD850 |
| قدرة الخرج المقننة (kW) | 179 | 160 |
| عدد الأسطوانات | 6 | 6 |
| الإزاحة (L) | 8.3 | 7.7 |
| طريقة التبريد | التبريد بالماء | التبريد بالماء |
| فلتر الهواء | Donaldson | Donaldson |
| معايير الإنبعاثات | Tier 3 | Tier 3 |
| متوسط استهلاك الوقود (L/H) | 19 | 19 |
| حجم خزان الوقود (L) | 350 | 350 |
| نصف قطر الدوران | ||
| أقصى زاوية توجيه (°) | ±42.5 | ±42.5 |
| أدنى نصف قطر الخلوص الداخلي (mm) | 2730 | 2730 |
| أدنى نصف قطر الخلوص الخارجي (mm) | 6000 | 6200 |
| نظام التزييت | ||
| نظام التزييت | التمركز اليدوي | التمركز اليدوي |
| محول عزم الدوران | ||
| الموديل | LGMRT | DANA C273 |
| محور التدوير | ||
| المحور الأمامي | LGMRT | DANA 16D |
| المحور الخلفي | LGMRT | DANA 16D |
| علبة التروس | ||
| الموديل | DANA R32000 | DANA R32000 |
| الإطارات | ||
| الموديل | 17.5 R25 | 17.5 R25 |
| النظام الهيدروليكي | ||
| مضخة هيدروليكية | Pomke | Pomke |
| صمام التحكم | Rexroth | Rexroth |
| أسطوانة التوجيه | LGMRT | LGMRT |
| الفلتر (μm) | 10 | 10 |
| أسطوانة الرفع | LGMRT | LGMRT |
| أسطوانة القلب | LGMRT | LGMRT |
| نظام الكبح | ||
| المراكم | Aurel | Olaer |
| عنصر الكبح | SAFIM | MICO |
| الكبح | النوع الرطب المغلق في الوضع العادي | النوع الرطب المغلق في الوضع العادي |
| النظام الكهربائي | ||
| مولد | 24V,70A | 24V,70A |
| البطارية | 120Ah | 120Ah |
| محرك بداية التشغيل | 24V, 5.5kW | 24 V, 5.5 kW |
| الإضاءة | LED 5-35W | LED 5-35W |
| مكونات التحكم الإلكترونية | Schneider | Schneider |
| أجهزة الأمان | سقف أمن (ROPS & FOPS) | سقف أمن (ROPS & FOPS) |
| مطفأة حريق يدوية | مطفأة حريق يدوية 4 كجم | |
| حزام الأمان | حزام الأمان | |
| قفل المفتاح الرئيسي/زر الفرامل/زر التوقف في حالات الطوارئ | قفل المفتاح الرئيسي | |
| تنبيه الرجوع للخلف | تنبيه الرجوع للخلف | |
| الخيارات | قادوس 3.0 متر مكعب، 3.7 متر مكعب | قادوس 3.0 متر مكعب، 3.7 متر مكعب |
| وحدة التحكم عن بعد اللاسلكية | وحدة التحكم عن بعد اللاسلكية | |
| نظام اطفاء الحرائق الآلي | نظام اطفاء الحرائق الآلي | |
| فيديو عكسي | فيديو عكسي | |
| تشحيم مركزي آلي | تشحيم مركزي آلي | |
| محور التدوير DANA 16D2149 | إطارات تيوب لس (لاأنبوبي) | |
| إطارات تيوب لس (لاأنبوبي) | نظام وزن الكاشطة | |
| وحدة التحكم عن بعد اللاسلكية | نظام تثبيت ذراع الكاشطة | |
| منقي غاز العادم (DOC+DPF) | Benz OM906LA 150kW | |
