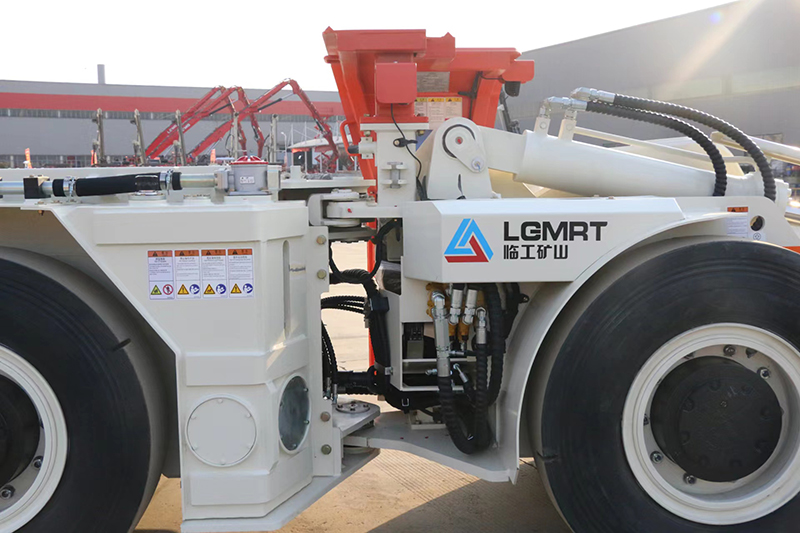

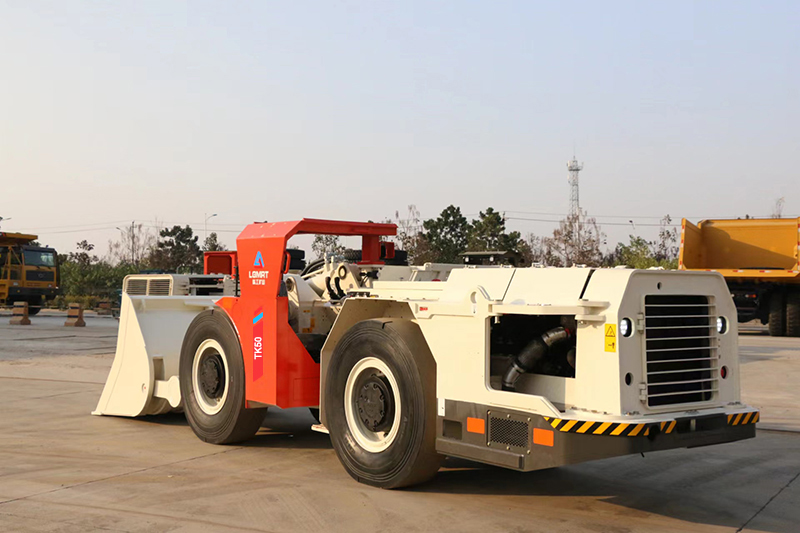

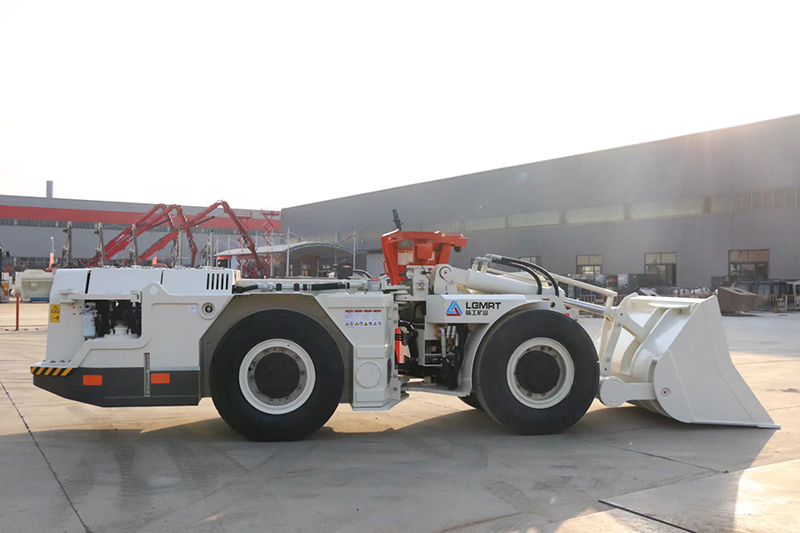

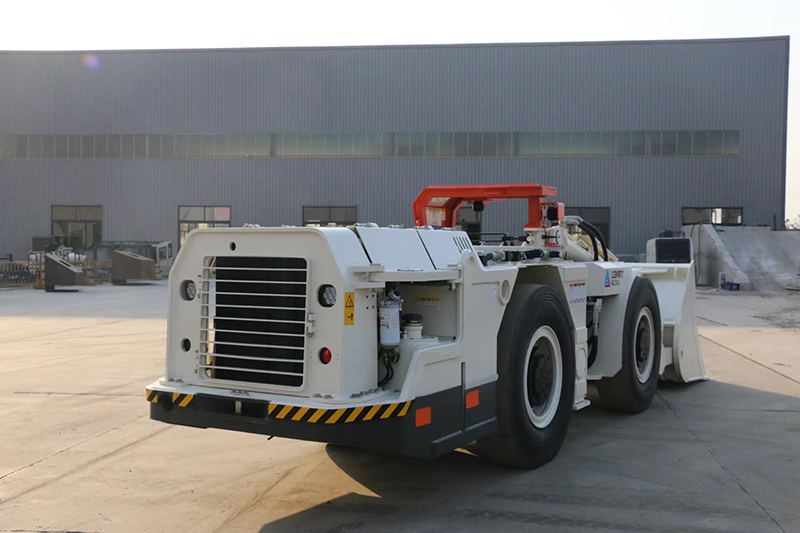

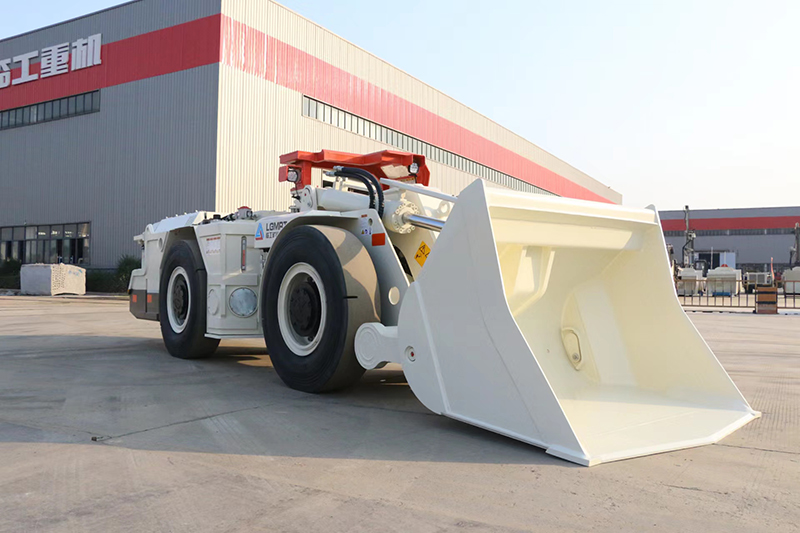

جرافة تعدين تحت الأرض تعمل بالديزل، TK50Diesel Powered Underground Loader
جرافة تعدين تحت الأرض تعمل بالديزل فئة TK50 تعد الخيار المناسب لعمليات التحميل والنقل والتفريغ تحت الأرض. تتميز بتصميم مدمج ومباشر، مما يضمن أقصى قدر من الكفاءة والموثوقية حتى في أقسى البيئات تحت الأرض. بفضل إمكانياتها في الحفر بحجم 3متر × 3متر، تعد هذه الرافعة مثالية لإعمال التعدين على لأي نطاق.
الخصائص- الأداء المحسن
جرافة الديزل تحت الأرض، والمجهزة بنظام طاقة يعتمد على تقنية Sandvik، أداء محسن. فهي توفر قوة دفع أكبر، وكفاءة وقود متزايدة، وكفاءة إجمالية محسنة، وتكلفة منخفضة لكل طن. - الأمان والموثوقية
تتميز الجرافة بمظلة أمان معتمدة وفقاً لمعايير FOPS وROPS. - التشغيل المريح
تم تصميم الجرافة للعمل بشكل مريح مع التحكم الرئيسي وتغيير التروس الذي يتم التحكم فيه إلكترونياً. تساهم هذه الميزات في تجربة تشغيل أكثر راحة وتساعد في تقليل إجهاد المشغل. - سهولة الصيانة
يتم تسهيل الصيانة من خلال منفذ تصريف زيت المحرك الخارجي، والذي يسهل الوصول بسهولة لتغيير الزيت. بالإضافة إلى ذلك، توفر الجرافة خيار نظام الطاقة ونقل الحركة المصنوع في الصين، مما يؤدي إلى انخفاض تكاليف الصيانة والاستبدال.
| الموديل | TK50D | TK50H | الحمل المقنن (kg) | 5000 | 5000 |
| طول×عرض×ارتفاع (mm) | 7020*2550*2350 | 7135*1790*2010 |
| أقصى قوة للمجرفة (kN) | 103 | 60 |
| أقصى قوة جر (kN) | 126 | 102 |
| حمل القلب | 100kN | 9000KG |
| سعة المجرفة القياسية (m3) | 2.5 | 2.5 |
| السرعة للأمام والخلف | ||
| السرعة الأولى (1st gear) (km/h) | 5.2 | 4.4 |
| السرعة الثانية (2nd gear) (km/h) | 8.8 | 10.7 |
| السرعة الثالثة (3rd gear) (km/h) | 18.5 | 19.4 |
| السرعة الرابعة (4th gear) (km/h) | 22.8 | |
| كتلة اللاحمل (بدون حمل) | ||
| الوزن الكلي (kg) | 14000 | 13400 |
| حمل المحور الأمامي (kg) | 6000 | 5900 |
| حمل المحور الخلفي (kg) | 8000 | 7500 |
| زمن الدورة الهيدروليكية | ||
| زمن الرفع (s) | 5 | 5 |
| زمن الخفض (s) | 4 | 3.5 |
| زمن القلب (s) | 3 | 4.5 |
| محرك الديزل | ||
| المويل | Cummins QSB4.5 | Deutz TCD2013 L04 2V |
| قدرة الخرج المقننة (kW) | 97 | 105 |
| عدد الأسطوانات | 4 | 4 |
| الإزاحة (L) | 4.5 | 4.76 |
| طريقة التبريد | التبريد بالماء | التبريد بالماء |
| فلتر الهواء | التفريغ الجاف | التفريغ الجاف |
| معايير الإنبعاثات | Tier 3 | Tier 3 |
| حجم خزان الوقود (L) | 200 | 200 |
| نصف قطر الدوران | ||
| أقصى زاوية توجيه (°) | ±38 | ±38 |
| أدنى نصف قطر الخلوص الداخلي (mm) | 3050 | 2845 |
| أدنى نصف قطر الخلوص الخارجي (mm) | 5300 | 5140 |
| نظام التزييت | ||
| نظام التزييت | التمركز اليدوي | التمركز اليدوي |
| محول عزم الدوران | ||
| الموديل | LGMRT | DANA C273 |
| محور التدوير | ||
| المحور الأمامي | Meitong CY2F | LGMRT 1910000AF |
| المحور الخلفي | Meitong CY2F | LGMRT 1910000AF |
| علبة التروس | ||
| الموديل | LGMRT | DANA R32000 |
| الإطارات | ||
| الموديل | 12.00-24 | 12.00-24 |
| النظام الهيدروليكي | ||
| مضخة هيدروليكية | LGMRT | PERMCO |
| صمام التحكم | LGMRT | Parker |
| أسطوانة التوجيه | LGMRT | |
| الفلتر (μm) | 10 | 10 |
| أسطوانة الرفع | LGMRT | |
| أسطوانة القلب | LGMRT | |
| نظام الكبح | ||
| المراكم | Aurel | Olaer |
| عنصر الكبح | SAFIM | SAFIM |
| الكبح | النوع الرطب المغلق في الوضع العادي | SAFIM |
| النظام الكهربائي | ||
| مولد | 24V, 55A | 24V, 55A |
| محرك بداية التشغيل | 24V, 6kW | 24 V, 4 kW |
| الإضاءة | LED 4-35W | 4 × 70 W |
| مكونات التحكم الإلكترونية | Schneider | |
| أجهزة الأمان | سقف أمن (ROPS & FOPS) | سقف أمن (ROPS & FOPS) |
| مطفأة حريق يدوية | مطفأة حريق يدوية 4 كجم | |
| حزام الأمان | حزام الأمان | |
| قفل المفتاح الرئيسي/زر الفرامل/زر التوقف في حالات الطوارئ | قفل المفتاح الرئيسي | |
| تنبيه الرجوع للخلف | تنبيه الرجوع للخلف | |
| الخيارات | قادوس 2.0 متر مكعب، 1.7 متر مكعب | أسنان دلو قابلة للاستبدال ومقاومة للتآكل |
| وحدة التحكم عن بعد اللاسلكية | قادوس 2.0 متر مكعب، 1.7 متر مكعب | |
| منقي غاز العادم (DOC+DPF) | وحدة التحكم عن بعد اللاسلكية | |
| نظام اطفاء الحرائق الآلي | منقي غاز العادم (DOC+DPF) | |
| الصورة العكسية | الصورة العكسية | |
| تشحيم مركزي آلي | تشحيم مركزي آلي | |
