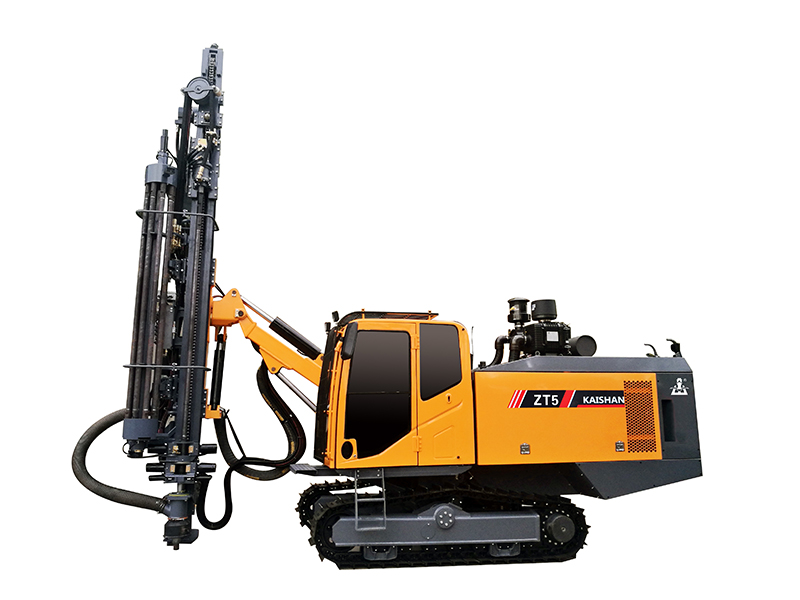

معدة حفر DTH متكاملة لأعمال التعدين فئة ZT5 للاستخدام المفتوح هي قطعة متقدمة من معدات الحفر التي طورتها شركة Kaishan. تم تصميم معدة الحفر لتلبية احتياجات المناجم والمحاجر المفتوحة الكبيرة. تجمع معدات الحفر المتكاملة بين نظام حفر DTH وضاغط الهواء اللولبي.
المواصفات الفنية
أبعاد النقل (L×W×H)
8630*2100*2830mm
الوزن
13000Kg
صلابة صخور الحفر
f=6-20
قطر الحفر
90-105mm
الإرتفاع عن الأرض (الخلوص)
430mm
زاوية تسوية الجنزير
±10°
سرعة الحركة
من 0 إلى 3 كيلو متر في الساعة
القدرة على التسلق
25°
قوة السحب
120KN
العزم
1400N.m
سرعة الدوران
من 0 إلى 120 لفة في الدقيقة

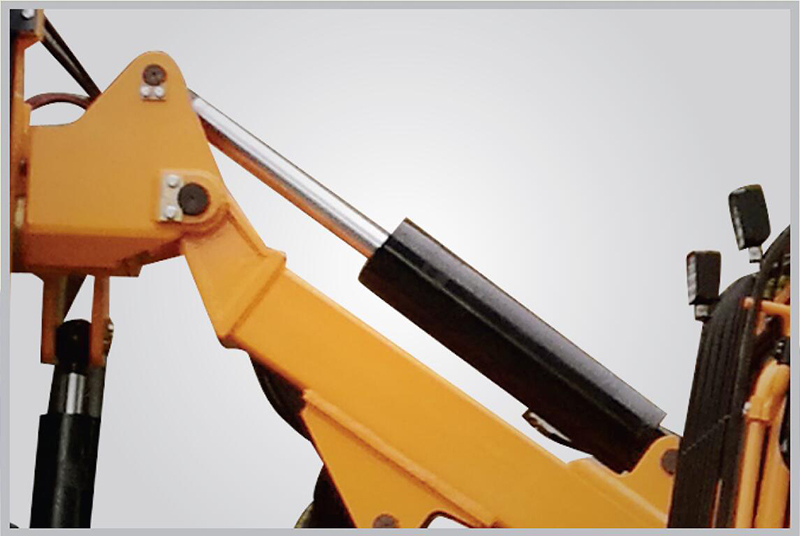

زاوية الرفع لذراع الحفر
أعلى 47°، أسفل 20°
زاوية تأرحج ذراع الحفر
يسار 20°، يمين 50°
زاوية تأرحج النقل
يسار 95°، يمين 95°
زاوية ميول الذراع
120°
الشوط التعويضي
1200mm
شوط رأس الدوران
3490mm
أقصى قوة دفع
25KN
طريقة الدفع
المحرك + سلسلة الرول
عمق الحفر الاقتصادي
24m
عدد القضبان
7+1
مواصفات قضيب الحفر
Φ64x3000mm
مطرقة DTH
M3
المحرك
WP6240E330/ WEICHAI WP6240E330
عدد الأسطوانات
6
القدرة المقننة
176KW
سرعة الدوران المقننة
2200 لفة في الدقيقة
المضخة الهيدروليكية
4×مضخة تروس
ضاغط الهواء
Zhejiang Kaishan
السعة
10 متر مكعب لكل دقيقة
ضغط التفريغ
15bar
نظام التحكم في الحركة
الدليل الهيدروليكي
نظام التحكم في الحفر
الدليل الهيدروليكي
مضاد للانحشار
نظام منع التشويش الكهروهيدروليكي الآلي
الجهد
24V DC
مقصورة أمنة
تتوافق مع متطلبات ROPS & FOPS
الضوضاء الداخلية
أقل من 85 ديسيبل (A)
المقعد
قابل للضبط
مكيف الهواء
درجة الحرارة القياسية
وسائل الترفيه
راديو
الخصائص
نظام هيدروليكي مستقر

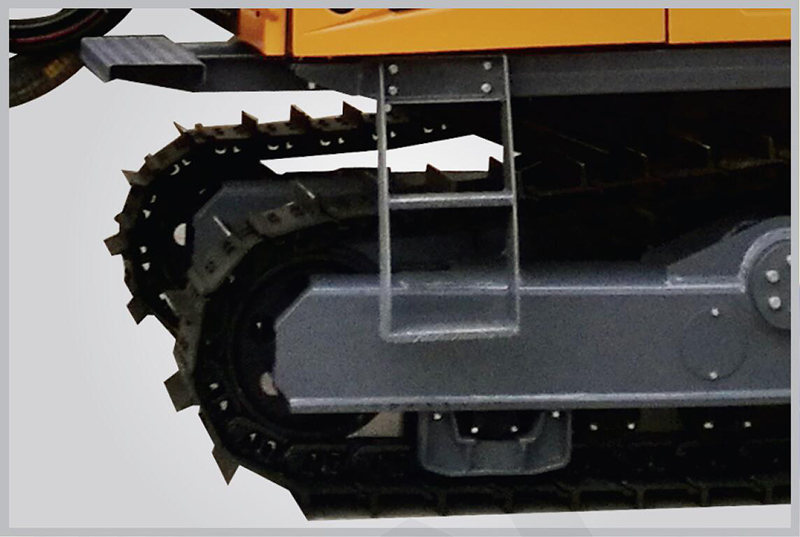

جنزير فولاذي قابل للتكيف مع جميع التضاريس

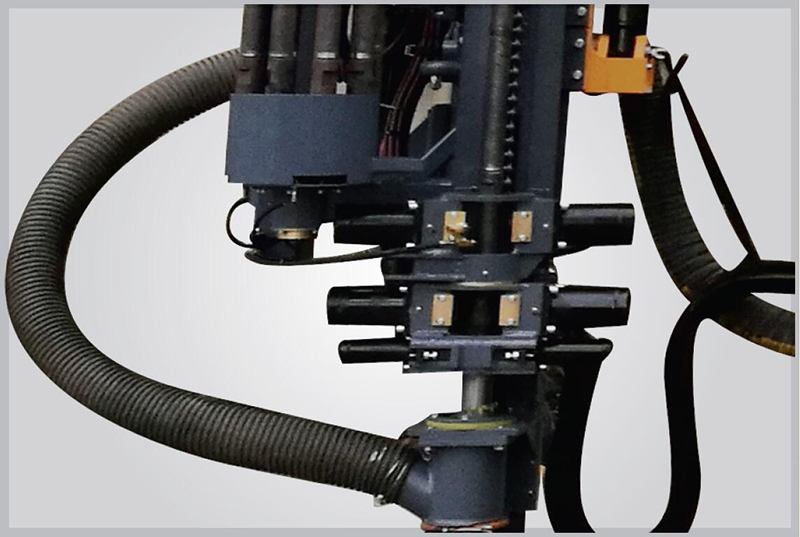

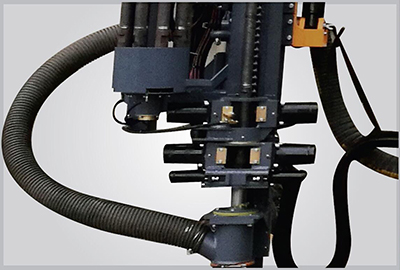

تحميل وتفريغ أنابيب الحفر آلياً، نظام مضاد للانحشار
