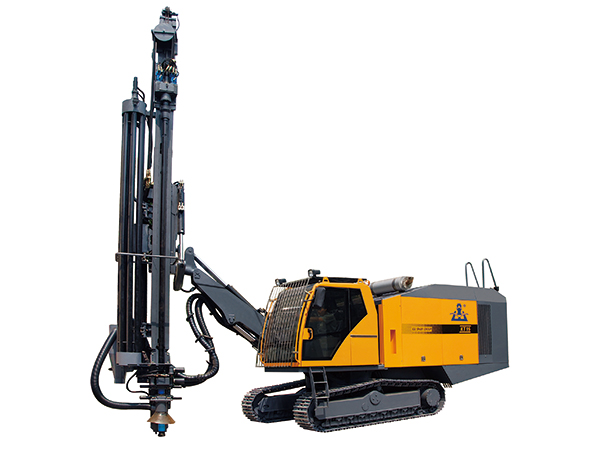

جهاز حفر مدمج بضغط عال

KT15

مميزات المنتوج
إن أجهزة الحفر المدمجة بضغط عال Kaishan KT15 مصممة بشكل خاص كآلات تعدين عالية الفعالية من أجل المناجم الكبيرة بحفر مفتوحة، وذلك باستغلال سنواتنا الطويلة في مجال تصميم الحفارات الزحافة. إن عمليات التنقل، والدفع، والدوران، وتعديل الزوايا لديها كلها عمليات محكومة بنظام هيدرولي قوي. ويعطيها العمود اللولبي العالي الضغط ومطرقة الحفر الهوائية العالية الضغط كذلك فعالية كبيرة على مستوى الحفر. ومن أجل تخفيض التلوث الهوائي، فمعدات الحفر هذه تأتي مع آلية لجمع الغبار. وزيادة على ذلك، فعمود الحفر سهل الإزالة بفضل ذراع ميكانيكي هيدرولي. وتمنع آلية أوتوماتية لمقاومة التعويق عمود الحفر من الاستعصاء عن الحركة. وغرفة القيادة لديها مكيفة بشكل يوفر راحة كبيرة للسائق.

المزايا
1. إن طول الدفع لديها هو 5 أمتار، وهو ما يخفض الوقت المطلوب لشحن وتفريغ مخلفات الحفر.
2. إن النظام الأوتوماتي للتفريغ ووصل العمود متاح. ويمكن أن يصل عمق الحفر لديها إلى 35 مترا.
3. يتم استخدام آلية الرفع من أجل تعديل زاوية ترجح المركبة. فزاوية الترجح الإجمالية هذه هي 130 درجة (97 درجة إلى اليمين و33 درجة إلى اليسار). وليس هناك أي حاجة لتغيير المدار أثناء التحول فيما بين الثقوب الأفقية والعمودية. ويمكن للثقب الأفقي الأكثر انخفاضا أن يكون على مستوى 550 ملمتر بينما يمكن للثقب الأكثر ارتفاعا أن يكون على مستوى 4500 ملمتر.
4. يتم استخدام محرك ذي وقود محقون إلكترونيا من أجل ضمان قدرة وأداء عاليين.
5. إن مخرجات قدرة المحرك الفريد موزعة بشكل مثالي على طرفيتيه. وهيكله مدمج وهو ما يسهل عملية صيانته.
6. يضمن الضغط الهوائي العالي ونظام ضغط الإزاحة (22 متر مربع دقيقة، 20 بار) سرعة حفر كبيرة.
7. مع نظام تحكم عالي الاندماج وسهولة الاستخدام، فإنه يمكن أن يتم التحكم في هذه الحفارات بكل سهولة بواسطة شخص واحد.
8. إن وظيفة التسوية الأوتوماتية لآلية التنقل لديها تسمح لها بالسير بشكل جيد سواء على الأرضيات غير المستوية أو القاسية.
9. إن الآلية الخاصة بموضعة العمود توجه آليات الحفر أثناء كل عمليات الحفر والتجويف، وهو الأمر الذي يجنب أي انحراف.

المواصفات

رقم النموذج KT15
صلابة الصخر f=6-20
قطر الحفرة (ملمتر) 135-190 mm
عمق الحَفر (متر) 35 متر (أعمدة موصولة أوتوماتيا)
السرعة 3.0 km/h
درجة الانحدار 25°
الارتفاع عن الأرض 430 mm
محرك ديزل Cummins QSZ13-C400
قدرة الآلة 298KW,2200r/min
استهلاك الهواء 22m3/min
ضغط العادم 25 bar
ضغط التشغيل 20 bar
الأبعاد الإجمالية (L*W*H) 11500×2716×3540(mm)
الوزن 23000 kg
سرعة الدوران 0-118 r/min
عزم الدوران 4100 N·m
قوة الرفع 65000 N
نوع الدفع سلسلة- محرك
شوط القطعة الانزلاقية 5000 mm
زاوية انحدار/ تسلق العربة 125°
زاوية ترجح العربة يسار 33°، يمين 97°
زاوية ترجح ذراع الحفر يسار 15°، يمين 42°
هيكل زاوية التسوية أسفل 10°، الأعلى 10°
المعادلة (بوسائل ضبط التعادل) 1800 mm
مطرقة الحفر HD55A
أنبوب الحفر φ89×5000/φ102×5000
عدد قضبان الحفر التي يمكن تركيبها وتفكيكها أوتوماتيا 6+1
طريقة جمع الغبار طريقة جافة (تدفق دوامة الهواء هيدروليا)
وصل عمود الحفر يوصل ويفرغ مخلفات الحفر أوتوماتيا
الآلية الأوتوماتية لمقاومة التعويق بطاقة منع الشغور الهيدروكهربائي
طريقة تشحيم الأنبوب التشحيم بالزيت بالرش الأوتوماتي
حماية مسننات ذراع الحفر إنها مجهزة بوصلة عائمة لحماية مسننات الذراع
مبين زاوية ثقب الحفر مبين الزوايا إلكتروني ببعدين
مبين عمق ثقب الحفر مبين عمق الثقب الإلكتروني

الصور

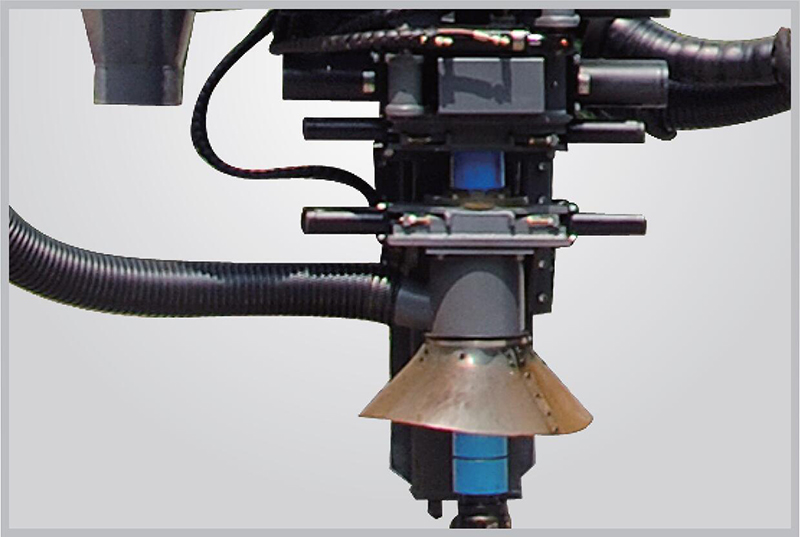

  • جامع الغبار

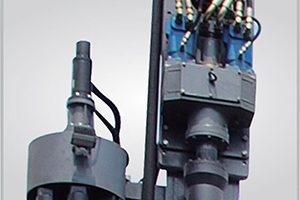

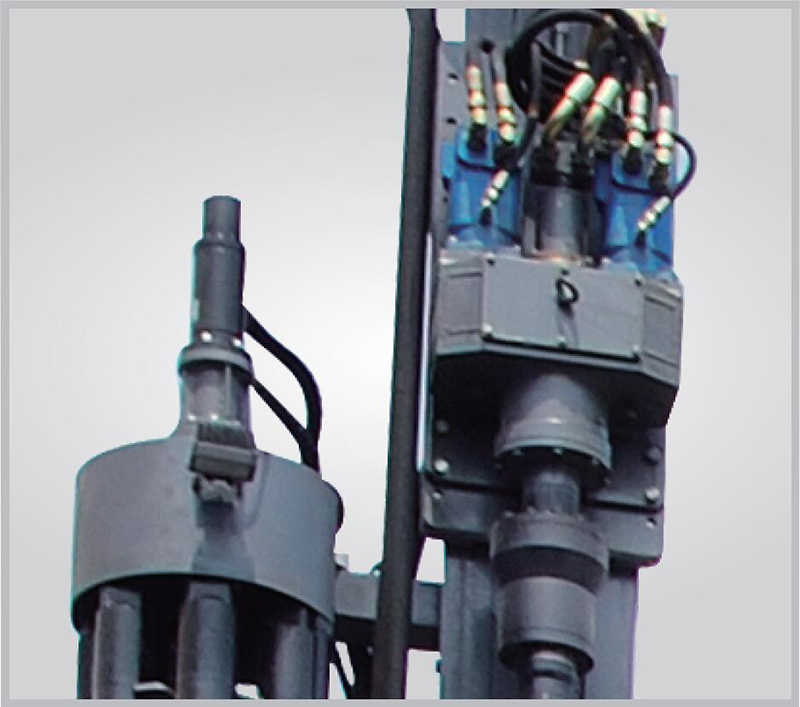

  • تفريغ وتوصيل أوتوماتي

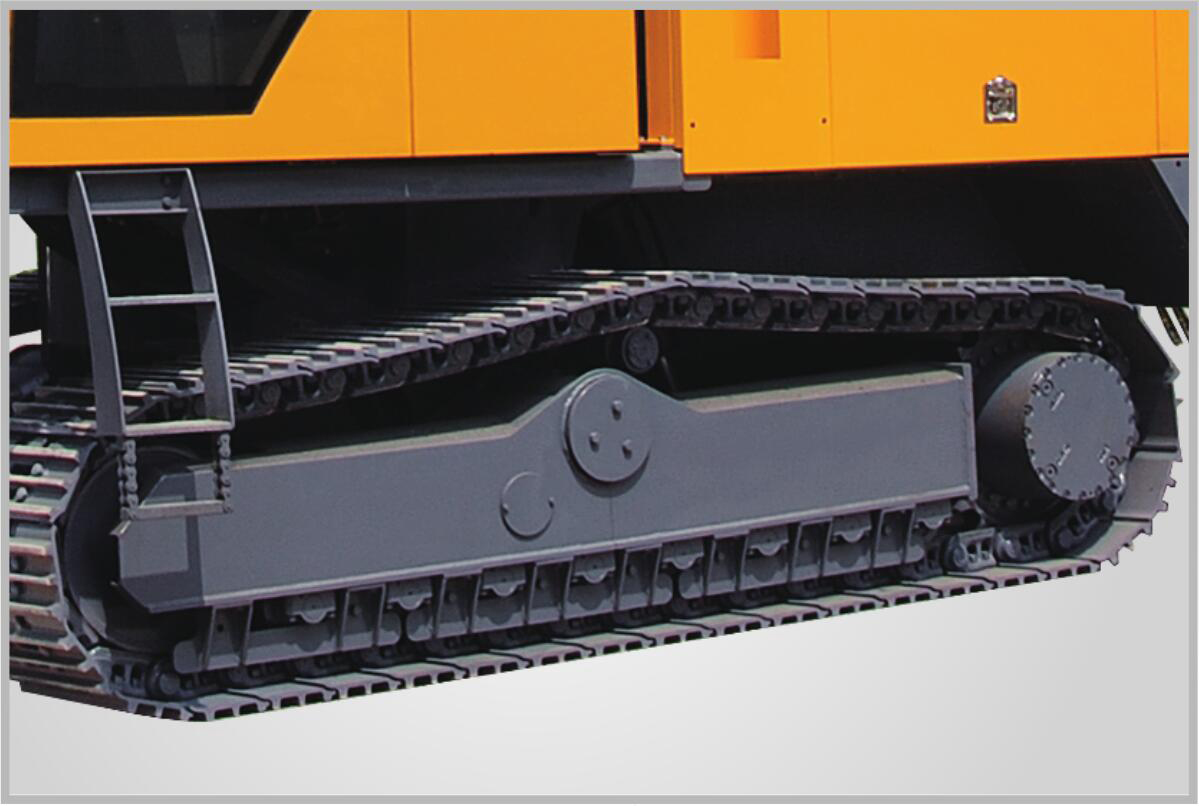

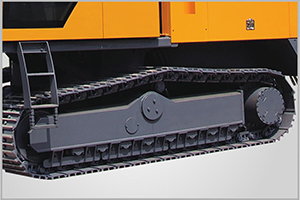

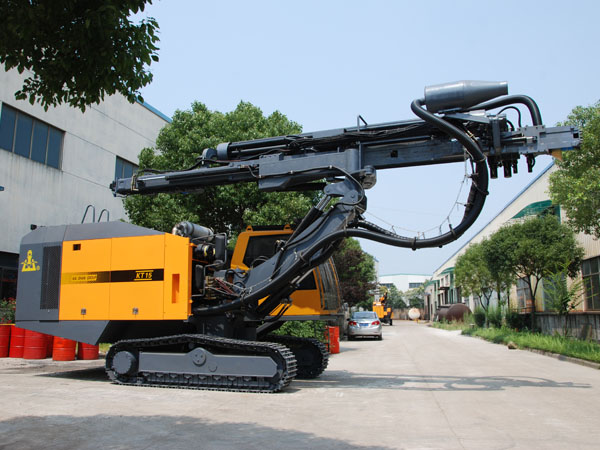

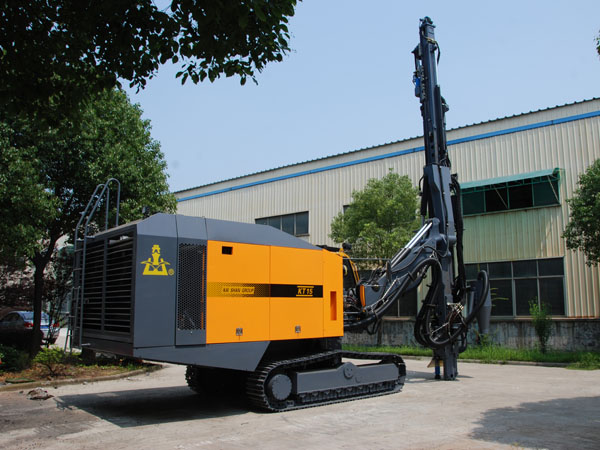

  • المركبة

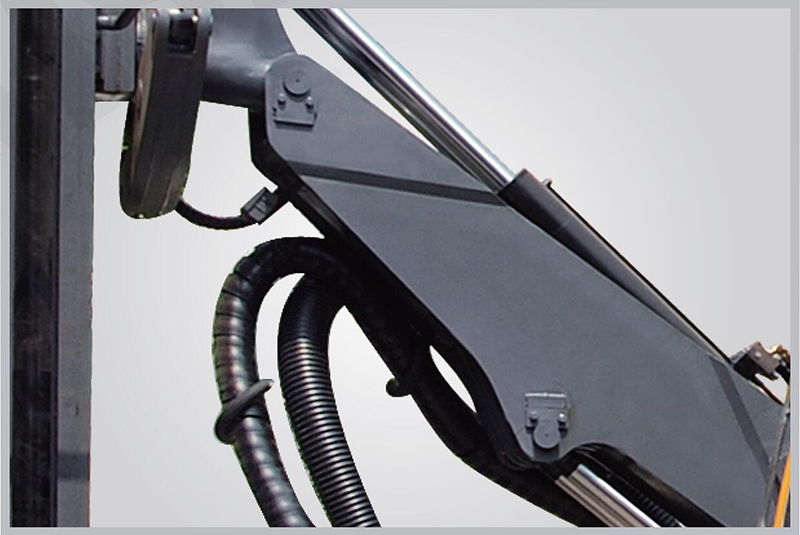

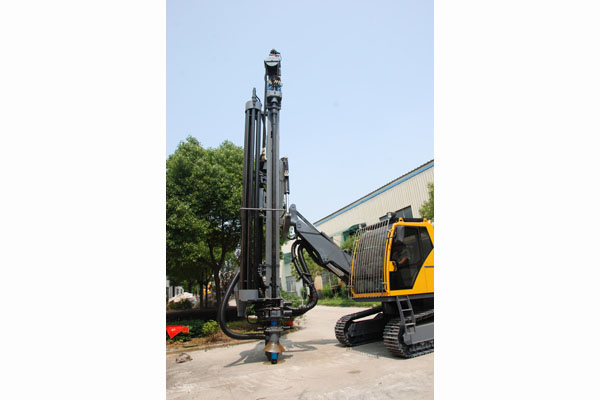

  • ذراع الحفر
