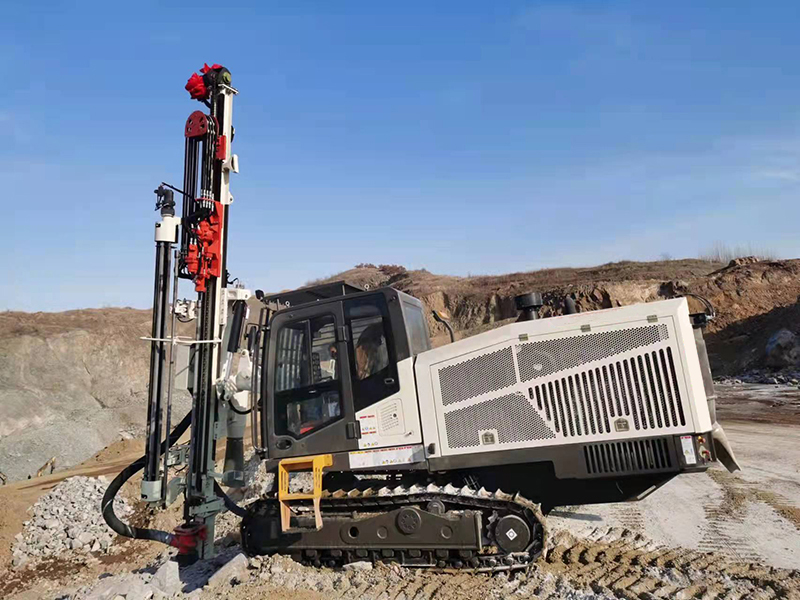

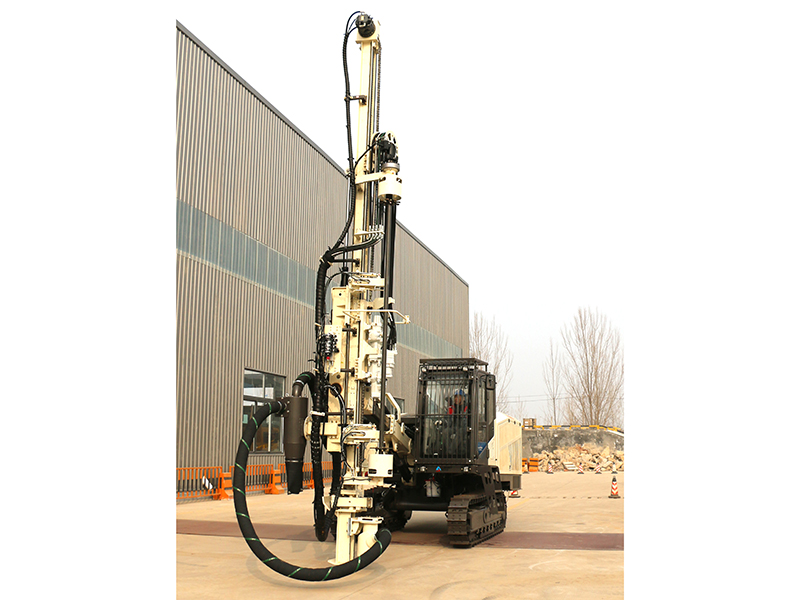

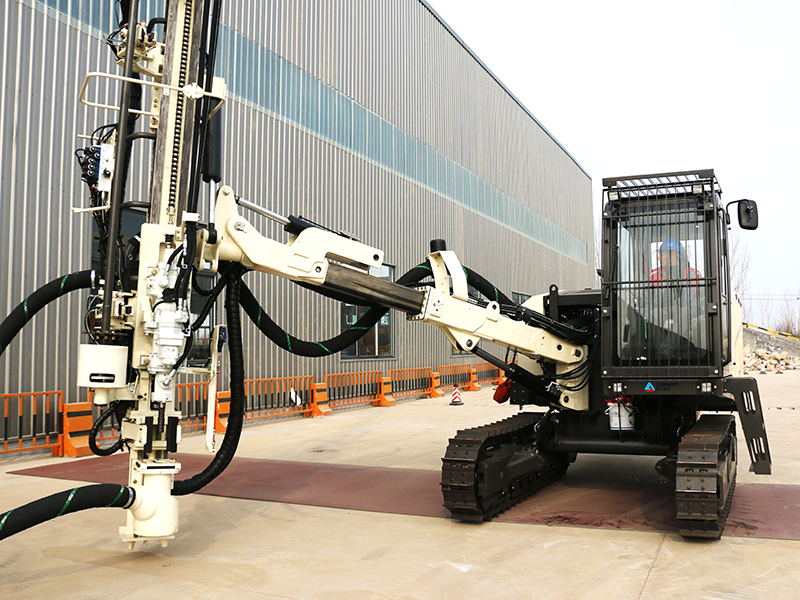

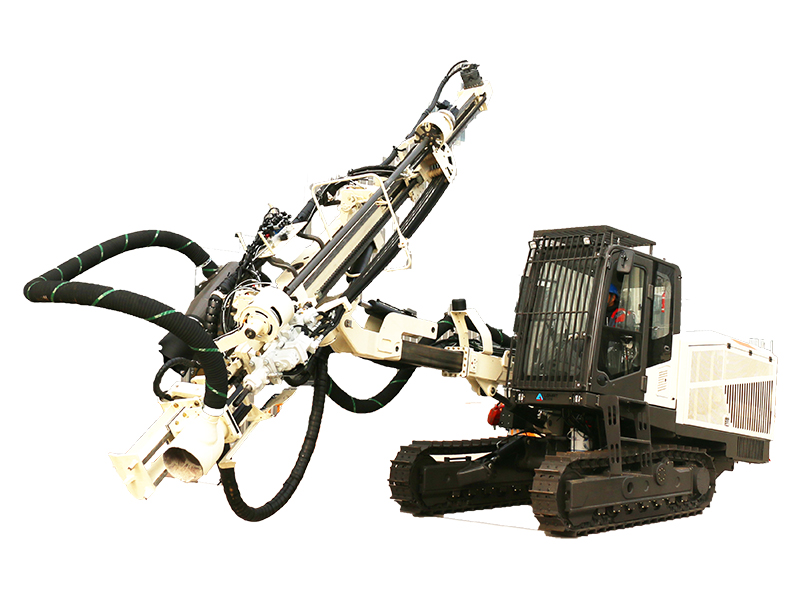

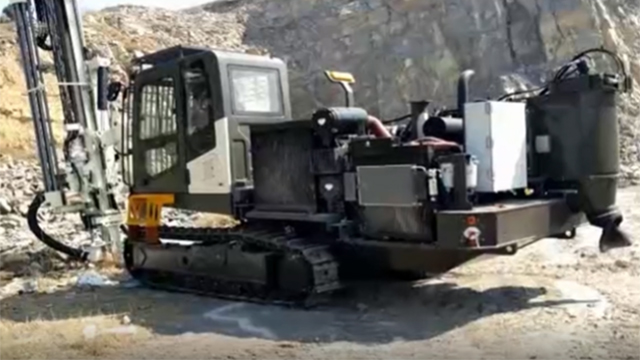

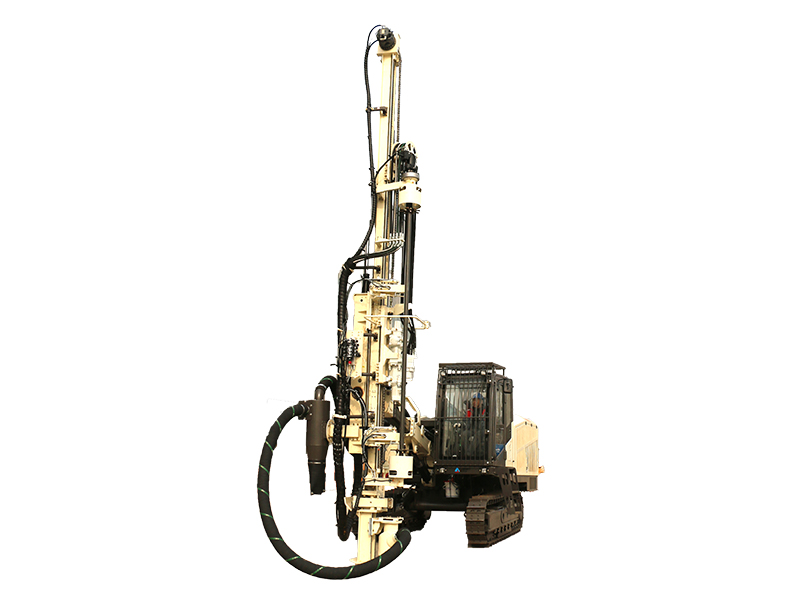

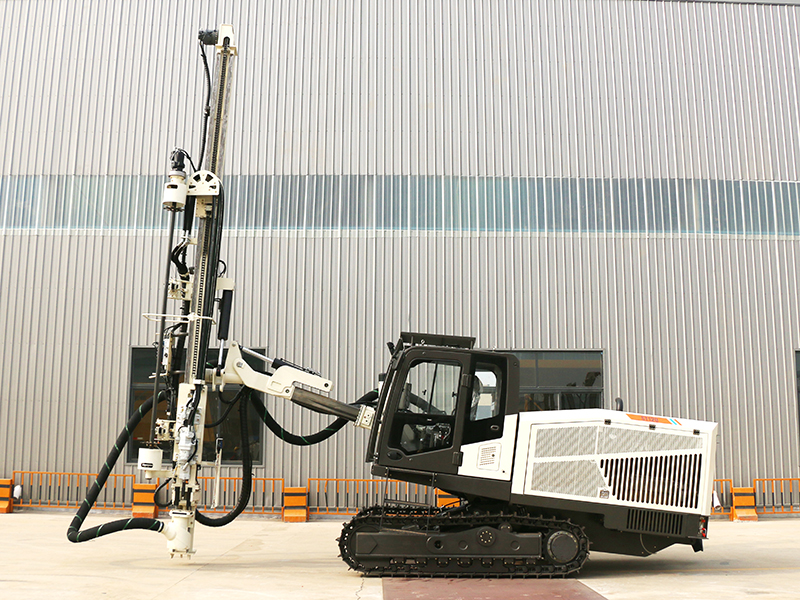

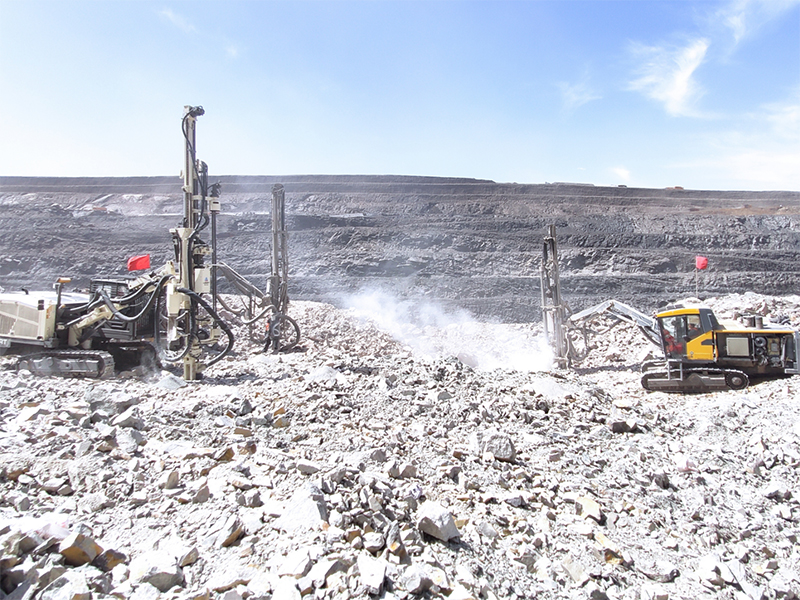

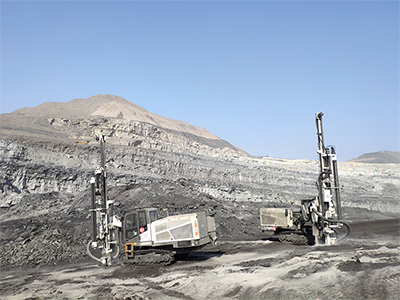

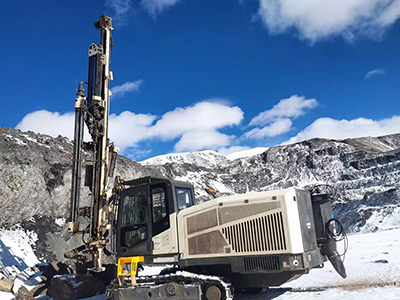

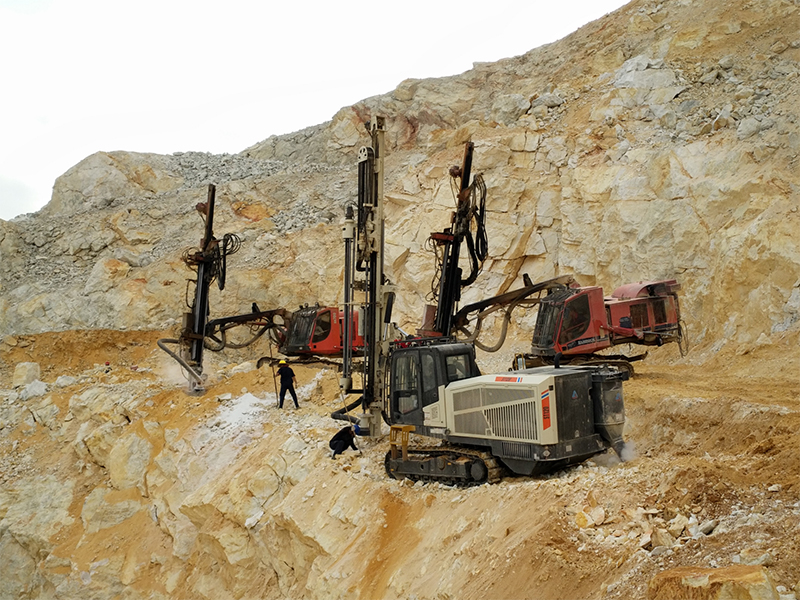

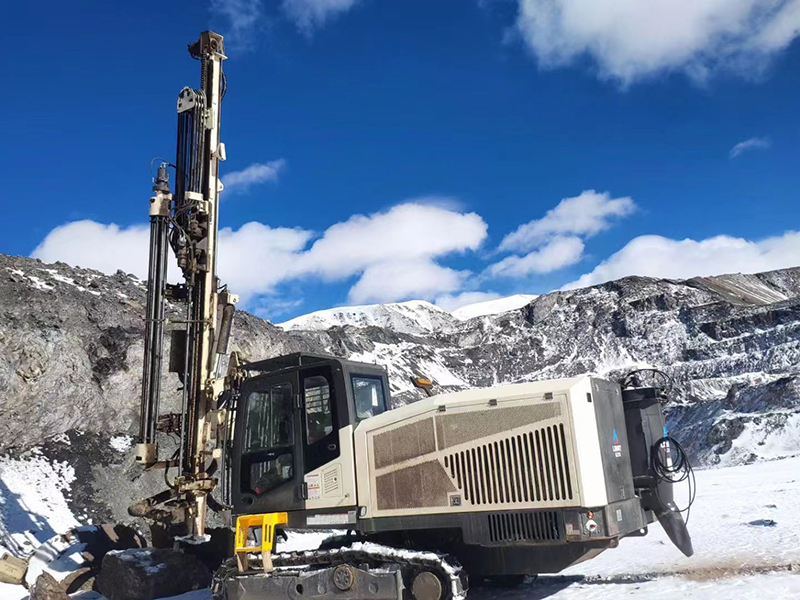

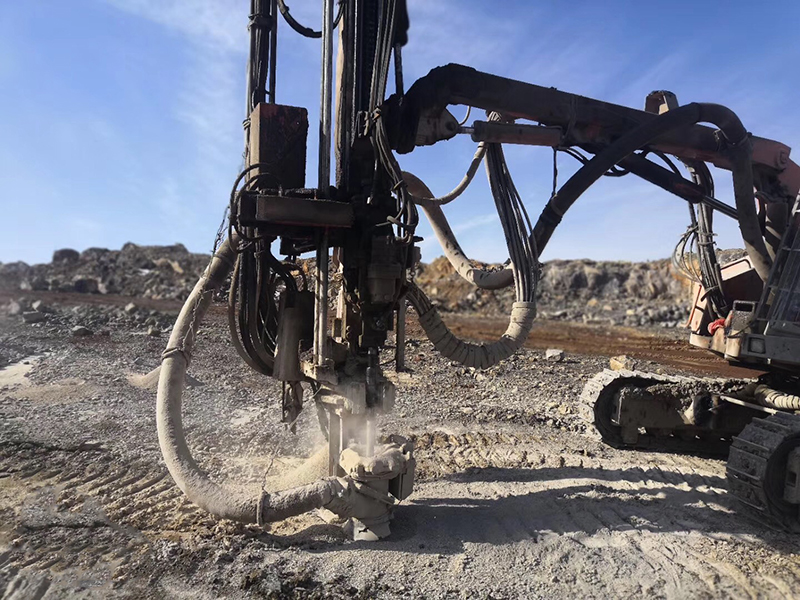

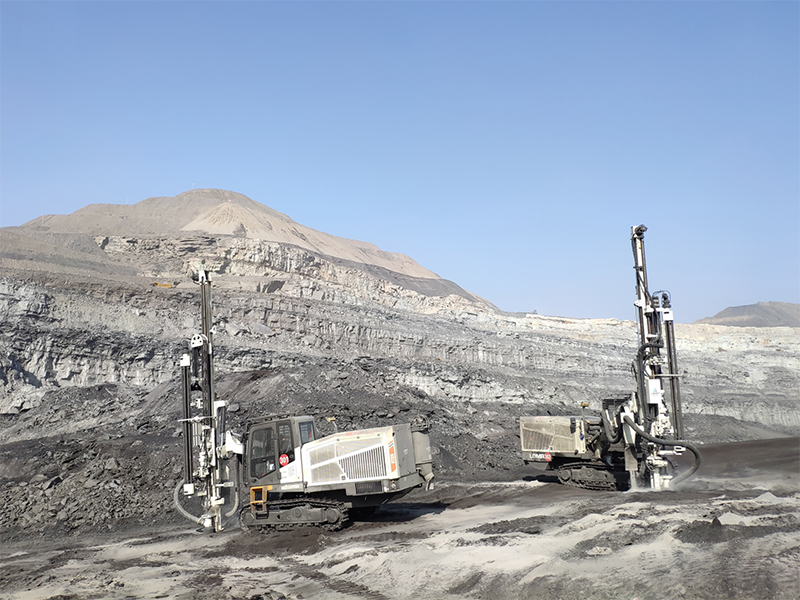

معدة حفر سطحي ذات مطرقة علوية، TP-120HSurface Top Hammer Drill Rig
معدة حفر سطحي ذات مطرقة علوية فئة TP-120H، تم تطويرها من سلسلة Sandvik DG الكلاسيكية. يسمح تصميم ذراعها التلسكوبي المبتكر وميزة اهتزاز المركبة بالكامل بالحفر في مجموعة واسعة من الظروف، مما يجعلها الخيار الأمثل لجميع أنواع المشاريع الهندسية والتعدينية.
- كفاءة عالية شاملة
تستخدم معدة الحفر السطحية مطرقة الحفر الصخري Sandvik لضمان أقصى قدر من الكفاءة أثناء عمليات الحفر. - تكلفة التشغيل المنخضة
تتضمن معدة الحفر أنظمة تحكم في تقنية الحفر الحديثة، مما يضمن جودة حفر فائقة. يعمل النظام الهيدروليكي الذكي الحساس للحمل ونظام إدارة ضاغط الهواء على تقليل استهلاك الوقود بكفاءة، مما يؤدي إلى انخفاض تكاليف التشغيل. - السلامة وحماية البيئة
يركز تصميم معدة الحفر السطحية السلامة وحماية البيئة في المقام الأول، وخاصة في سياق إنشاء عمليات تعدين صديقة للبيئة.
| الخصائص الرئيسية | |
| قطر الحفر | 76 - 127 mm (3” - 5”) |
| أدوات حفر الصخور | قضبان T51 |
| خرج حفر الصخور | LD120H, 22 kW |
| خرج المحرك | 179 kW |
| سعة تدفق الهواء | 9.6 متر مكعب لكل دقيقة، 10 بار |
| الوزن الكلي | 16 500 kg |
| حفر الصخور | |
| حفار الصخور | LD120H |
| أدوات حفر الصخور | T51 |
| ضغط التشغيل | من 100 إلى 190 بار |
| معدل الطرق | 42-52Hz |
| قوة خرج الطرق | 22 kW |
| أقصى عزم دوران | 1 765 Nm |
| تشحيم القضبان المقلوظة | الهواء \ الرذاذ الزيتي |
| تنظيف الحفرة | الهواء المضغوط |
| التغذية | |
| نوع التغذية | CF120 |
| الطول الكلي | 8000 mm |
| حركة حفر الصخور | 4510 mm |
| الحد الأقصى لطول قضيب بدء التشغيل | 5485 mm |
| قوة التغذية \ السحب | 20 kN |
| حركة تمديد التغذية | 1 350 mm |
| زاوية تأرجح التغذية | -56º / +55º (-18º / +93º） |
| زاوية ميول التغذية | -6º / +108º |
| تبديل القضيب | |
| موديل وحدة تغيير القضيب | RH120 |
| عدد أنابيب الحفر | 6+1 (51 mm) |
| طول أنبوب الحفر | 3 660 mm |
| أقصى عمق للحفر | 24 m |
| الذراع | |
| نوع الذراع | تلسكوبي (متداخل) |
| شوط تلسكوبي (متداخل) | 1000 mm |
| ارتفاع الطوق | ＋1.4 m |
| حفر أفقية | إلى اليمين |
| الكابينة | |
| نوع الكابينة | Ergo |
| مستوى الضوضاء في المقصورة | ≤85 dB |
| التحكم | الحفر والرص وذراع الرافعة وتغيير القضبان |
| تكييف الهواء | قياسي |
| المقعد | متعدد التموضع |
| تخفيف الاهتزاز | قياسية |
| النوافذ | زجاج أمان ملون مصفح، مع مساحات |
| مأخذ القدرة | 12 VDC |
| مجموعة القدرة | |
| نوع المحرك | Cummins QSB6.7-C220 |
| أقصى زاوية ميول | +/- 45º |
| عدد الأسطوانات | 6 |
| خرج المحرك | 179 كيلو وات \ 2200 لفة في الدقيقة |
| نوع ناقل الحركة | صندوق التروس |
| مضخة الزيت الهيدروليكية | 2 مكبس متغير / 2 تروس |
| نوع الضاغط اللولبي | Enduro 25 |
| إزاحة الهواء للضاغط | 9.6 متر مكعب في الدقيقة |
| ضغط التشغيل | من 4 إلى 10 بار |
| الفلتر الهوائي | 2 |
| خزان الوقود | 425 لتر |
| النظام الهيدروليكي | |
| التدوير، الرفع والحفر | نظام التحكم في حساس الحمل |
| التبريد وجمع الغبار | مجمع الغبار الجاف |
| معدل الترشيح | 10 μ |
| سعة التبريد | درجة حرارة المحيط تصل إلى + 45 درجة |
| خزان الزيت الهيدروليكي | 300 لتر |
| وحدة تشحيم الساق | SLU 14-1 |
| نظام التحكم | |
| نوع نظام التحكم | تحكم الدليل الهيدروليكي |
| التحكم في الذراع | التحكم الهيدروليكي المباشر |
| الحفر | تحكم الدليل الهيدروليكي |
| تغيير القضيب | التحكم الكهربائي عن بعد |
| التحكم في الطوق | غير متدرج |
| التحكم في الصدمات | التحكم في الضغط (THC700) |
| نظام مضاد الإنحشار | هيدروليكي |
| الجهد | 24 VDC |
| مجمع الغبار | |
| نوع تجميع الغبار | DC120 |
| السعة | 23 متر مكعب في الدقيقة |
| عناصر/مواد الفلتر | 12 قطعة \ فايبر |
| مساحة الترشيح الكلية | 13.4 m² |
| الناقل | |
| عرض لوح المرساة | 310 mm |
| الإرتفاع عن الأرض (الخلوص) | 430 mm |
| زوايا التذبذب | +/- 10º |
| قوة الحركة | 120 kN |
| أقصى سرعة للحركة | 3.3 كم في الساعة |
| القدرة على الصعود | 30 ° |
| المكونات القياسية | |
| حفار الصخور الهيدروليكي (قطعة واحدة) | LD120H |
| وحدة تغذية السلسلة (قطعة واحدة) | CF120 |
| وحدة مناولة القضيب (قطعة واحدة) | RH120 |
| ذراع (قطعة واحدة) | تلسكوبية (تداخل) ZB120 |
| مجموعة القدرة التي تعمل بالديزل (قطعة واحدة) | المضخات الهيدروليكية والضاغط اللوحي |
| نظام هيدروليكي (قطعة واحدة) | حساس الحمل |
| نظام التحكم (قطعة واحدة) | THC700 |
| كابينة المشغل (قطعة واحدة) | F.O.P.S. and R.O.P.S. with AC |
| نظام تجميع الغبار (قطعة واحدة) | DC120، هيدروليك، فاصل أولي |
| مصابيح التشغيل (6 قطع) | 4 أمامية، 2 خلفية |
| الوثائق الفنية (مجموعة واحدة) | الشهادة، دليل التشغيل والصيانة، قائمة الأجزاء، دليل الضمان، حقيبة قطع غيار المحرك |
| الأدوات (مجموعة واحدة) | الأدوات والمفاتيح الشائعة |
| قطع الغيار (مجموعة واحدة) | الفلاتر، موانع التسرب والصمامات للصيانة الأولى |
| أدوات الحفر | T51 (1 موائم الساق، 3 قضبان حفر، 1 رأس حفر) |
| الملحقات الاختيارية | |
| أداة النيتروجين لحفر الصخور | |
| كاميرا خلفية | |
| GPS | |
| الأبعاد | |
| العرض | 2550 mm |
| الإرتفاع | 3770 mm |
| الطول | 11300 mm |
