Việt Namحفارة بمطرقة علوية هيدرولية
KL511
مميزات المنتوج
1. إن منتوجاتنا من الحفارات بمطرقة علوية هيدرولية Kaishan KL511 هذه مجهزة بذراع حفر معياري بقطر 51 ملمتر، ويمكن أن يحفر ثقوبا عمودية، ومائلة وأفقية من 89 إلى 127 ملمتر. إنها تستخدم بشكل واسع في عمليات التنقيب، ومد الأنابيب، وأساسات البناء وفي المناجم ذات الفضاء المفتوح.
2. إن عدة الحفر هذه تأتي بمطرقة علوية هيدرولية ذات قدرة كبيرة على التحمل (23.4 KW). وبفضل قدرة الصدم بعزم دوران كبير ونظام التحكم المتطور لديها، فهي قادرة على الاشتغال بأداء عال في الأرضيات الصعبة والمعقدة.
3. إن لهيكل آلات الحفر هذه قدرة دوران تتراوح فيما بين 0 و180 درجة، وبالتالي يمكن أن توضع داخل مساحة 26,5 متر مربع من أجل التمكن من حفر الثقوب في منطقة واسعة وللتمكن كذلك من التعامل مع ظروف التشغيل المعقدة.
4. إنها تستخدم الكمبروسر اللولبي Kaishan العالي الفعالية والموفر للطاقة.
5. يتم تركيب وحدة الطاقة لدى آلات الحفر هذه عند نهاية الهيكل العلوي الدوار، وفي مقابل ذراع الحفر وذراع الدفع. ومهما كان موقع هاذان الذراعان فإنهما سيوازنان بعضهما.
6. ويمكن أن يتم التحكم في حركة، وتسوية الزنجير ودوران الهيكل لديها بواسطة جهاز لا سلكي من خارج غرفة القيادة.
مواصفات النموذج KL511
| الأبعاد والوزن | الأبعاد (L*W*H) | 11100*2520*3320mm |
| الوزن | 15000kg | |
| الشاسيه وذراع الحفر | الارتفاع عن الأرض | 420mm |
| الزاوية الدوارة للهيكل | 120°+60° | |
| منطقة الحفر | 26.5 m2 | |
| زاوية التسوية | أعلى 10 درجات، أسفل 10 درجات | |
| سرعة القيادة | 0-3.5km/h | |
| درجة الانحدار | 30° | |
| قوة السحب | 120kN | |
| وحدة كهربائية | محرك الديزل | Caterpillar C7 |
| عدد الأسطوانات | 6 | |
| قدرة الخرج | 168kW/2200rpm | |
| نموذج نقل الحركة | علبة التروس | |
| مضخة هيدرولية | مضخة بكباس 2× + مضخة التروس | |
| كمبروسر لولبي | Zhejiang Kaishan | |
| إزاحة الهواء | 10m3/min | |
| ضغط التشغيل | 10 بار | |
| خزان الزيت | 350L | |
| نظام جمع الغبار | درجة خواء وقدرة جامع الغبار | 23m3/min, 1000mm H2O |
| مادة الفلتر | الألياف | |
| مساحة الفلتر | 10m2 | |
| قدرة المحرك الهيدرولي | 12kW | |
| حفارة الصخور الهيدرولية | النموذج | HC170RP |
| قدرة الصدم | 23.4kW | |
| الضغط الأقصى للصدم | 180 bar | |
| تردد الصدم | 41Hz | |
| عزم الدوران الأقصى | 1590Nm | |
| الضغط الأقصى للدوران | 200 bar | |
| سرعة الدوران القصوى | 130rpm | |
| تزييت الساق | مضخة التزييت الإلكترونية | |
| استهلات زيت التشحيم | 115 قطرة دقيقة | |
| قطر الحفر | 89-127mm | |
| النظام الهيدرولي | القيادة، والحفر | Load sensing |
| دقة الفلتر | 10μm | |
| قدرة التبريد | درجة الحرارة المحيطة هي + 50 درجة | |
| خزان الزيت الهيدرولي | 200L | |
| آلية استبدال ذراع الحفر وذراع الدفع وذراع الحفر القابل للتطويل | ارتفاع ذراع الحفر | 83° |
| ارتفاع العمود المثني | 87° | |
| زاوية ترجح المركبة | -56°/52°, -20°/94° | |
| زاوية انحناء المركبة | 125° | |
| معادلة العربة (بوسائل ضبط التعادل) | 1353mm | |
| شوط حفارة الصخر | 4020mm | |
| القوة القصوى للدفع | 19kN | |
| طريقة الدفع | سلسلة أسطوانات دوارة بمحرك | |
| عمق الحفر | 22m | |
| طريقة وصل قضيب الحفر | طريقة الوصل والتفريغ الأوتوماتي (لمخلفات الحفر) | |
| عدد قضبان الحفر | 5+1 | |
| نموذج ذراع الحفر | C51-52R-C51-3660 | |
| شوط القطعة الانزلاقية (لمرة واحدة) | 4020mm | |
| تشحيم مسننات ذراع الحفر | معياري | |
| نظام التحكم | جهاز التحكم في القيادة | جهاز دليلي هيدرولي + تحكم لاسلكي |
| جهاز التحكم في ذراع الحفر (القابل للتطويل) | تحكم هيدرولي | |
| جهاز التحكم في الحفر | تحكم دليلي (كهربائية/ هيدرولية) | |
| جهاز التحكم في الثقوب | مستمر | |
| جهاز التحكم في الصدم | التحكم بالضغط | |
| آلية مقاومة الإعاقة | هيدرولي | |
| الفلطية | التيار المباشر 24V | |
| غرفة السائق | السلامة | تستجيب لمعايير الحماية من تساقط الصخور |
| الضجيج الداخلي | <85dB | |
| وظيفة التحكم | الحفر، القيادة، حركة ذراع الحفر القابل للتطويل واستبدال قضيب الحفر | |
| الكرسي | قابل للتعديل | |
| المكيف الهوائي | التبريد والتسخين المعياري | |
| التسلية | الراديو + MP3 |
الصور
-

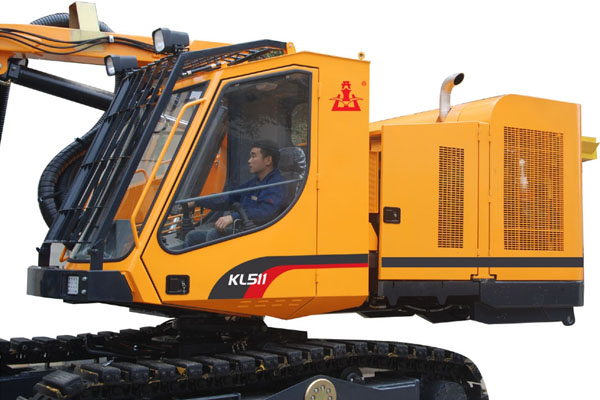

غرفة السائق
بجميع ظروف السلامة -

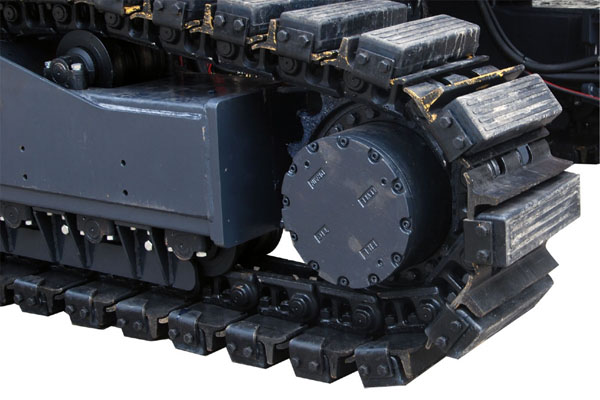

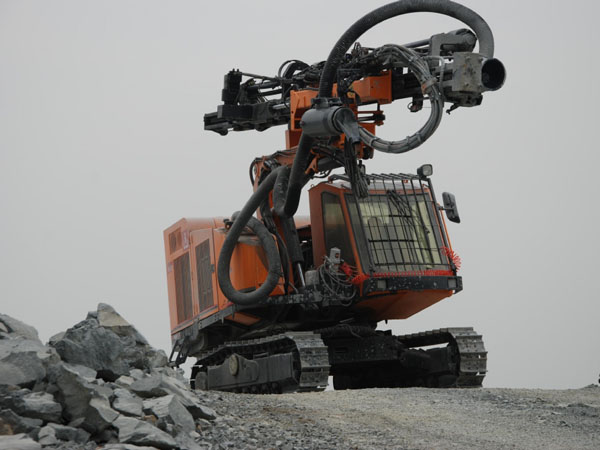

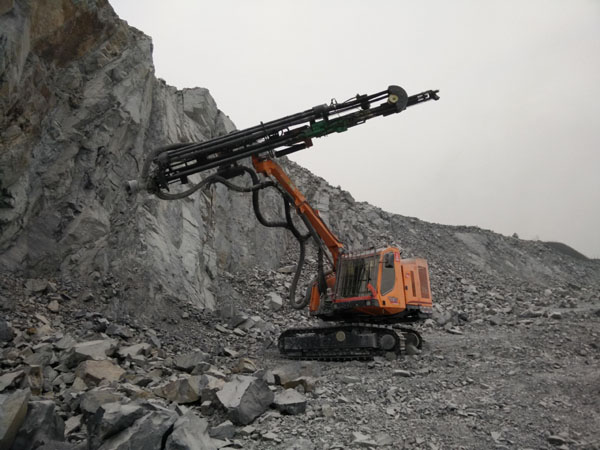

حفارة زحافة
-

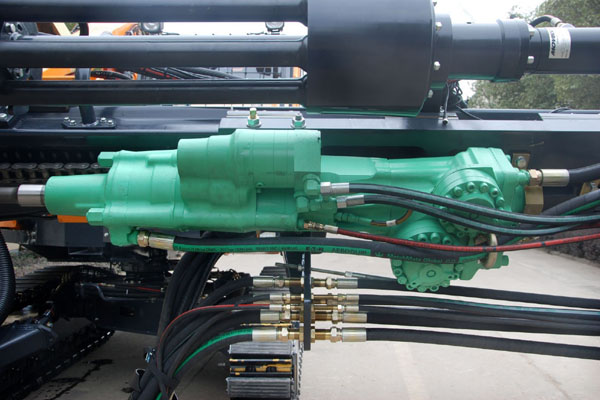

حفارة الصخور الهيدرولية
-

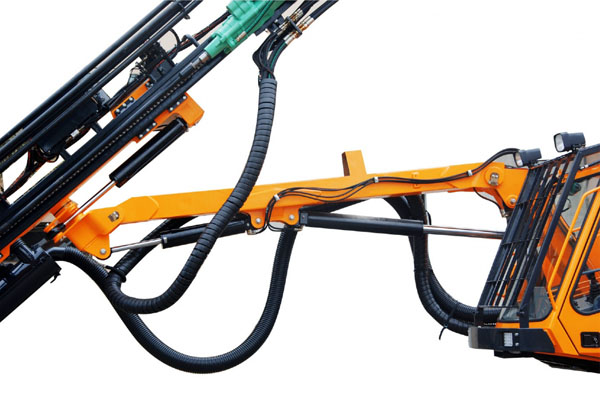

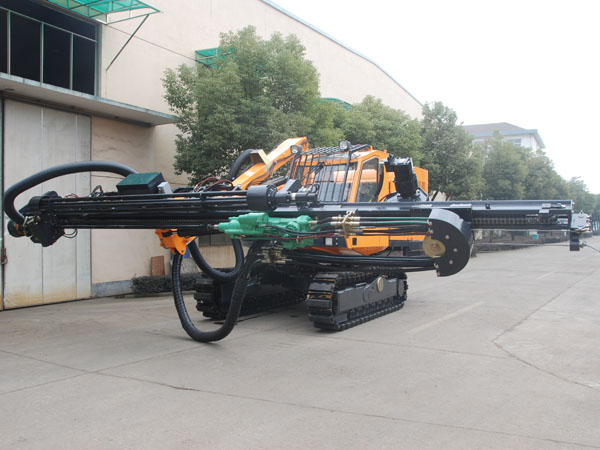

ذراع الحرف
(القابل للتطويل)

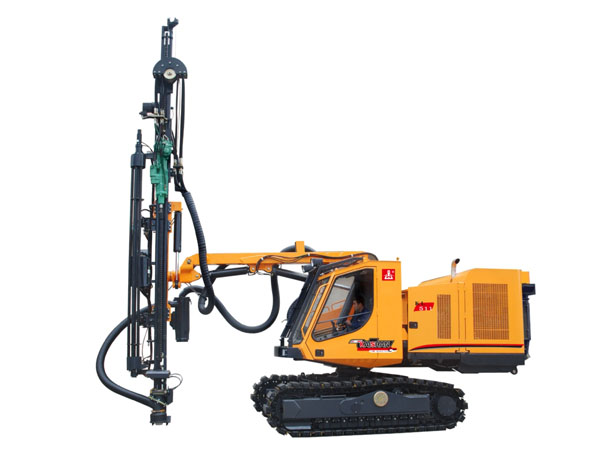

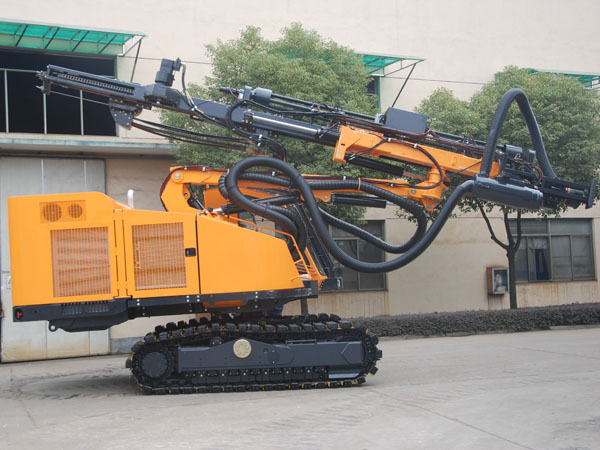

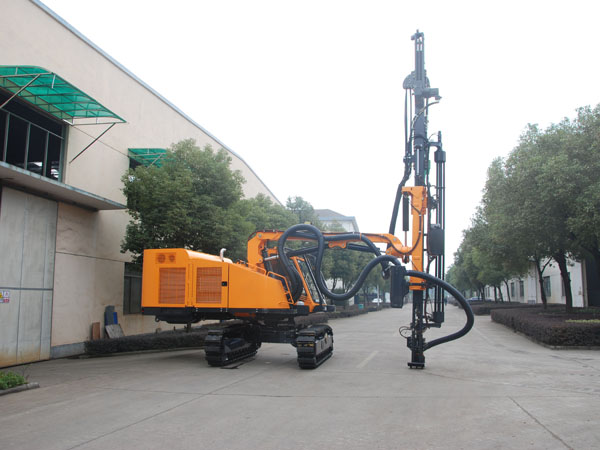

صور الهيكل
