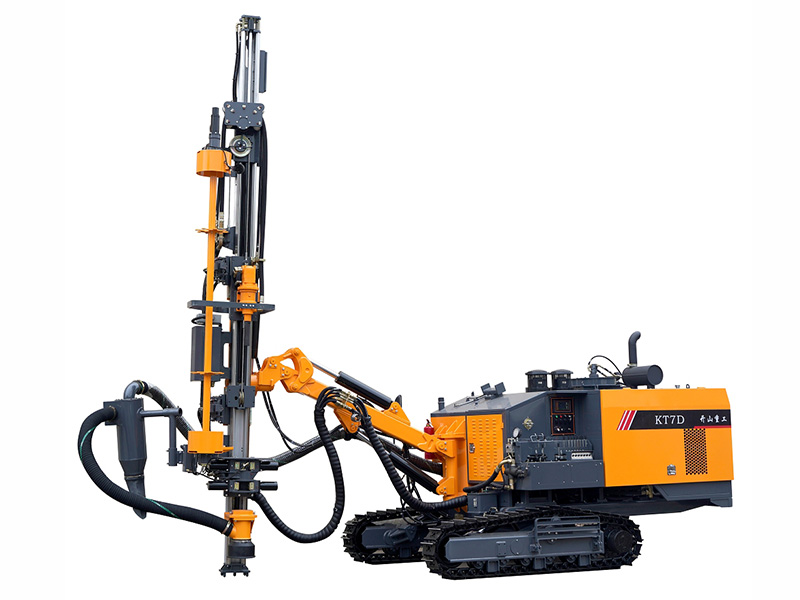

معدة حفر DTH متكاملة لعمليات الحفر المفتوح بدون كابينة، KT7D/KT7HIntegrated DTH Drilling Rig for Open Use
تم تصميم معدة الحفر DTH المتكاملة لتلبية متطلبات عمليات التعدين في الموقع. هي حفارة DTH آلية بالكامل مع مناولة القضبان، ومناسبة لحفر آبار بأقطار تتراوح من 90 إلى 135 مم وعمق حفر يصل إلى 24 متر. تم تجهيز المنصة بمحرك Yuchai عالي الطاقة، وضاغط هواء ثنائي المرحلة 15/18، وقضيب توجيه من سبائك الألومنيوم عالية القوة ذات مقطع كبير، إلى جانب نظام هيدروليكي محسن. يدمج نظام الحفر ونظام ضغط الهواء اللولبي في وحدة واحدة، وكلاهما مدفوع بمحرك ديزل بست أسطوانات. وهذا يؤدي إلى هيكل مدمج وسهولة الحركة. تتميز معدة الحفر عالي الضغط المتكامل بتصميم فريد بسعة تدفق هواء كبيرة تبلغ 15 متر مكعب في الدقيقة وضغط عالي يبلغ 1.8 ميجا باسكال، مما يضمن إمداد كافي بالهواء لمطرقة الحفر.
المواصفات العامةقطر الحفر: من 90 إلى 135Φ مم
عمق الحفر الاقتصادي: 24 متر
المحرك:
-
-

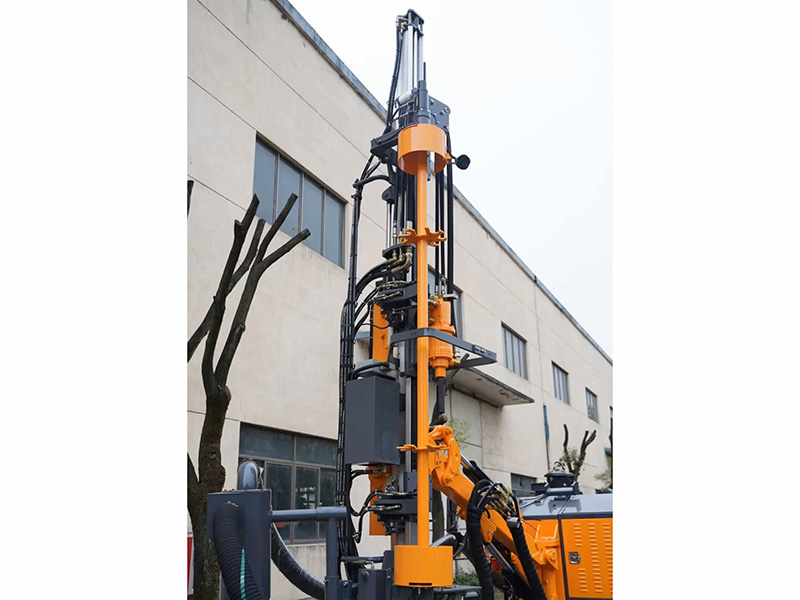

قضيب توجيه من سبائك الألومنيوم كبير الحجم مع نظام مناولة القضبان الآلي بالكامل
يضمن قضيب التوجيه المصنوع من سبائك الألومنيوم ذو المقطع الكبير قوة كافية، كما أنه مقترن بنظام مناولة قضبان آلي بالكامل ومرن ومريح وتخزين قضبان. يعمل هذا الإعداد على تحسين كفاءة العمل مع تقليل كثافة العمالة. تبلغ سعة تخزين القضبان 7+1 قضيب، مما يدعم عمق حفر يبلغ 24 متر.
-
-

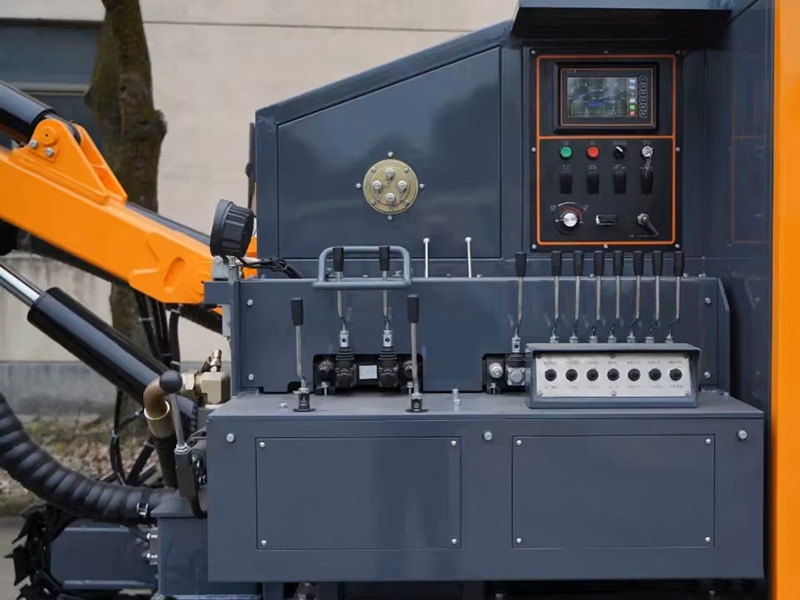

منصة التحكم المركزية
تتميز وحدة التحكم المركزية العالية بتصميم بسيط ومريح، مما يجعل من السهل تقييم حالة الحفارة بشكل بديهي. جميع مؤشرات العمل واضحة، والتشغيل سهل ومباشر.
-
-

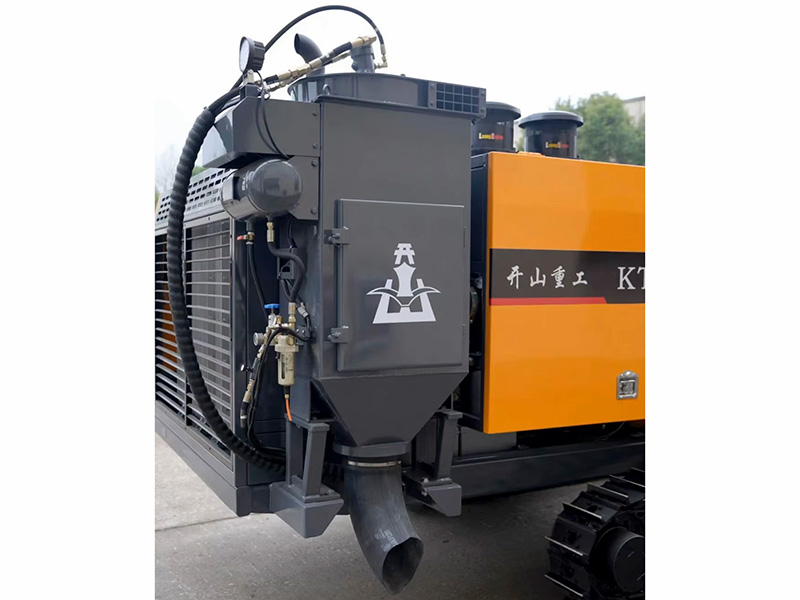

نظام تجميع الغبار عالي الكفاءة
مزودة بنظام تجميع الغبار الجاف وعالي الكفاءة لتوفير بيئة عمل مريحة.
-
-

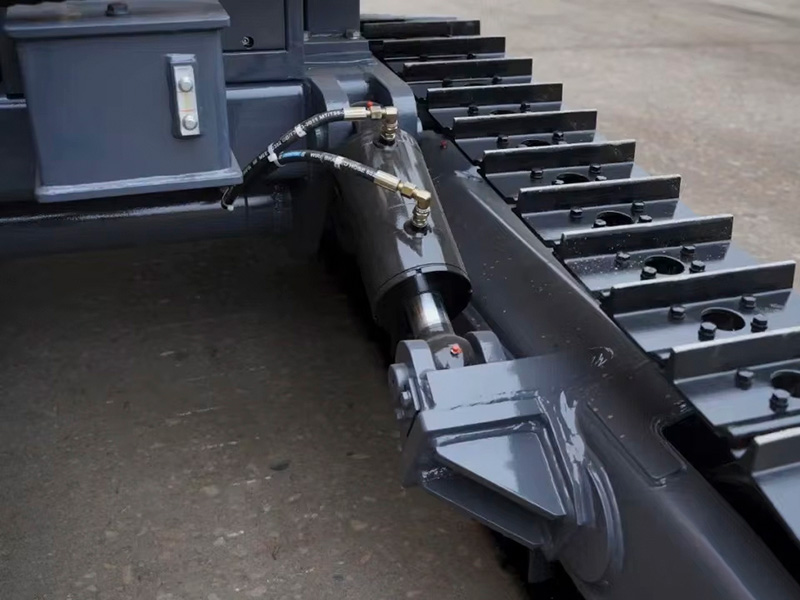

جنزير هندسي مع أسطوانات تسوية هيدروليكية
تم تجهيز الجنزير الهندسي بأسطوانات هيدروليكية لتسوية الهيكل، مما يوفر قدرة على الصعود قوية وملاءمة لمختلف التضاريس الوعرة.
| صلابة صخور الحفر | f=6-20 |
| قطر الحفر | Ø90-135mm |
| عمق الحفر الاقتصادي | 24m |
| سرعة الحركة | 0-4km/h |
| القدرة على الصعود | ≤25° |
| الإرتفاع عن الأرض (الخلوص) | 430mm |
| محرك الديزل | Yuchai YCA07240-T300 (176kW/2200r/min) |
| الضاغط اللولبي | ضاغط ذو مرحلتين 15 متر \ دقيقة \ 18 بار |
| الأبعاد | 8000×2300×2700mm |
| الوزن | 10000kg |
| سرعة الدوران | 180rpm |
| عزم الدوران | 1560N ·m |
| أقصى قوة للتغذية | 22KN |
| زاوية الرفع لذراع الحفر | أسفل 16°، أعلى 48° |
| زاوية ميول ذراع التغذية | 147° |
| زاوية تأرحج ذراع التغذية | يسار 52°، اليمين 53° |
| زاوية تأرحج ذراع الحفر | يسار 50°، اليمين 58° |
| زاوية التسوية | ±10° |
| مسافة التغذية | 3590mm |
| الطول التعويضي لذراع التغذية | 900mm |
| مطرقة DTH | K3/K4 |
| أنبوب الحفر | Ø64×3m |
| سعة تخزين أنابيب الحفر | أنابيب 7+1 |
| مناولة أنابيب الحفر | المناولة الآلية لأنابيب الحفر |
| مجمع الغبار | 8 عناصر فلترة |
