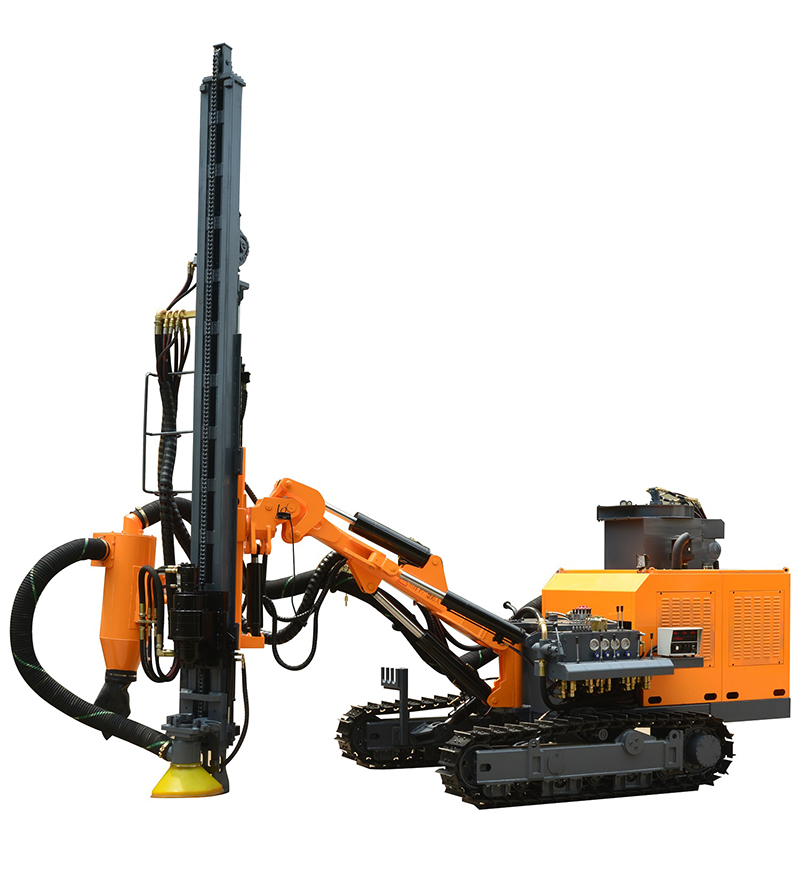

معدة حفر DTH، KG520/KG520HDown the hole Drill Rig

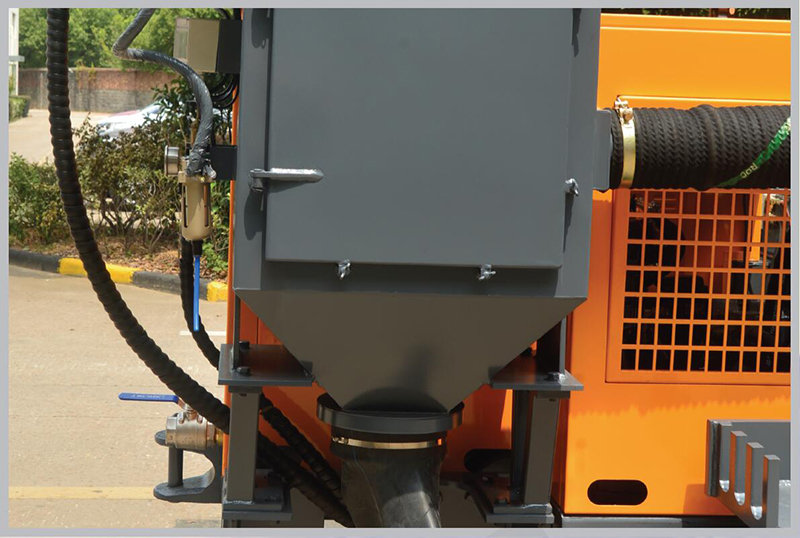

معدة الحفر DTH فئة KG520/KG520H تم تصميمها للمحاجر والمقاولين الكبار والمتوسطين. تتميز الحفارة بجنزير إطار قابل للطي ودفع رباعي. يعمل محرك تسوية الجنزير المكبسي على تحسين ضغط التشغيل والقدرة على الصعود للمعدة. تسمح الأسطوانة الهيدروليكية ذات الميل الممدد وذراع الرفع للمعدات بتلبية متطلبات الموضع المحدود. تم تحسين عزم وسرعة الدوران، كما تم استخدام محرك الدفع والجنزير لرفع قوة الرفع والموثوقية. تم توسيع جامع الغبار المرفق لزيادة السعة. تم استخدام ملف تعريف سميك للغلاف، وبالتالي تحسين مستوى شدته وصلابته. تجعل الحلقة الإضافية التعامل والرفع أكثر ملاءمة. نحن على ثقة من أن الحفار يمكنه تحمل أي مهمة، بما في ذلك إزالة الأحجار والتعدين والتحكم في الجدران.
المواصفات العامة
قطر الحفر: من 105 إلى 152Φ مم
عمق الحفر الاقتصادي: 25 متر
طريقة التغذية: جنزير المحرك والأسطوانة
شوط التغذية: 4150 مم
القدرة الداعمة:
| موديل الحفارة | KG520 | KG520H |
| وزن الماكينة بالكامل | 6500KG | 7000KG |
| الأبعاد الخارجية | 6800×2200×2850mm | 6800×2450×2850mm |
| صلابة صخور الحفر | f=6-20 | |
| قطر الحفر | Φ105-152mm | |
| عمق الحفر الاقتصادي | 25m | |
| سرعة الدوران | 0-100rpm | |
| عزم الدوران | 3500N·m | |
| قوة الرفع | 25KN | |
| طريقة التغذية | جنزير المحرك والأسطوانة | |
| شوط التغذية | 4150mm | |
| سرعة الحركة | 0-4km/h | |
| القدرة على الصعود | ≤30° | |
| الإرتفاع عن الأرض (الخلوص) | 440mm | |
| زاوية ميول الذراع | أسفل: 135°، أعلى: 50°، الكلي: 185° | |
| زاوية تأرحج الذراع | يسار: 50°، يمين: 50°، الكلي: 100° | |
| زاوية الأنحدار لذراع الحفر | أسفل: 50°، أعلى: 25°، الكلي: 75° | |
| زاوية تأرحج ذراع الحفر | يسار: 45°، يمين: 45°، الكلي: 90° | |
| زاوية تسوية الجنزير | ±10° | |
| الطول التعويضي للذراع | 900mm | |
| قدرة الدعم | 4DKC4G3-100(70KW/2200r/min）/Yuchai 4DKC4G3-100(70KW/2200r/min) | |
| مطرقة DTH | K4 | |
| ذراع الحفر | Φ76×3m or Φ89×3m | |
| استهلاك الهواء | من 15 إلى 22 متر مكعب في الدقيقة | |
| أقصى ارتفاع للفجوة الأفقية | 2850mm | |
| أدنى ارتفاع للفجوة الأفقية | 900mm | |
