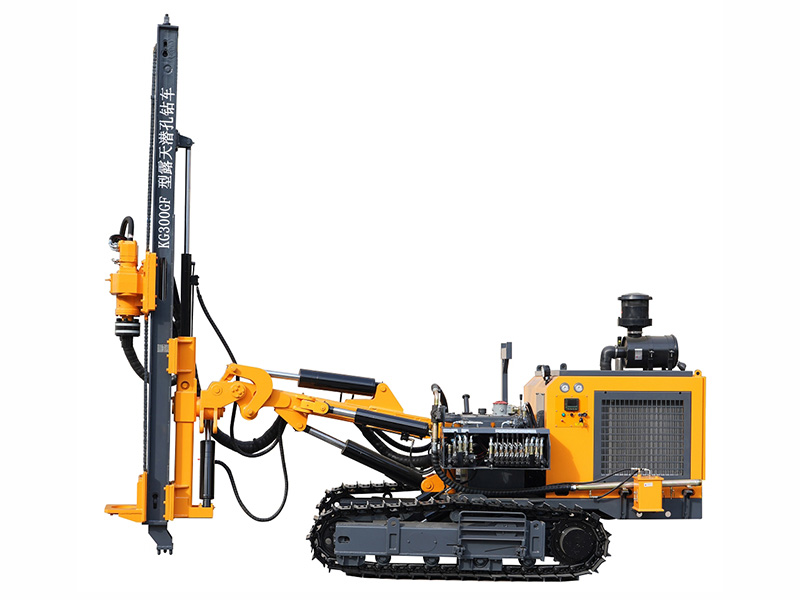

معدة حفر DTH أعمال أساس الطاقة الكهروضوئية، KG300GFDTH Drilling Rig for Photovoltaic Foundation

معدة حفر DTH أعمال أساس الطاقة الكهروضوئية
استفسار

صممت معدة حفر DTH خصيصاً لحفر ثقوب الأساسات لمشاريع الطاقة الكهروضوئية. تتميز بمحرك قوي بقوة 73 كيلو وات وفلتر هواء صحراوي فعال، مما يسمح بأقصى قطر حفر يبلغ 305 مم. يتضمن النظام الهيدروليكي مضخة من الحديد الزهر ذات ضغط عالي، ومسارات جنزير عريضة معززة، ونظام رفع سلسلة أسطوانية 20 أمبير، وسكة توجيه فولاذية كبيرة المقطع، وكل ذلك يساهم في زيادة المتانة والأداء العالي مع تغذية متقدمة أحادية تبلغ 2.6 متر.

تم تجهيز رأس الدوران الخاص بالحفارة بأربعة محركات هيدروليكية وتروس مستقيمة عالية المرونة بنسبة تخفيض كبيرة، مما يوفر ما يصل إلى 6000 نيوتن متر من عزم الدوران، مما يجعلها مناسبة لعمليات حفر الأكوام ذات القطر الكبير. تشمل الميزات الاختيارية ونش عربة سعة 1 طن، وهو مناسب لرفع رؤوس الحفر وأدوات التصادم والمعدات الأخرى، مما يجعل العمليات أسهل. يتوفر أيضاً ونش عربة سعة 8 أطنان، مصمم للاستخدام على المنحدرات الشديدة لتوفير الجر اللازم وضمان تشغيل معدة الحفر بشكل مستقر.

المواصفات العامة

قطر الحفر: من 115 إلى 305Φ مم
مسافة التغذية: 2680 مم
المحرك: YC4DK100-T304 (73.5kW/2200r/min)

المكونات
    1. معدة حفر DTH أعمال أساس الطاقة الكهروضوئية

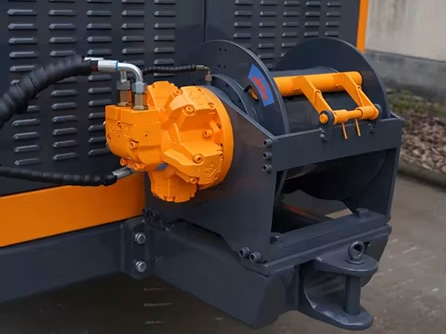

    2. ونش اختياري
      • مكونات الونش الاختياري:
        1. رافعة نقل حمولة 1 طن - ملائمة لرفع رؤوس الحفر وأدوات الصدم (الطرق) وغيرها من المعدات.
        2. رافعة نقل بحمولة 8 أطنان - متوفرة للاستخدام على المنحدرات الشديدة، مما يضمن حصول الحفار على قوة جر كافية أثناء التشغيل.
    1. معدة حفر DTH أعمال أساس الطاقة الكهروضوئية
    2. ترس تحفيزي ذو نسبة تخفيض كبيرة عالي المرونة

      تم تجهيز معدة الحفر بأربع مجموعات من المحركات الهيدروليكية الدوارة، وتوفر ما يصل إلى 12000 نيوتن متر من عزم الدوران، مما يلبي متطلبات الإنشاء لحفر الأكوام ذات القطر الكبير.

    1. معدة حفر DTH أعمال أساس الطاقة الكهروضوئية

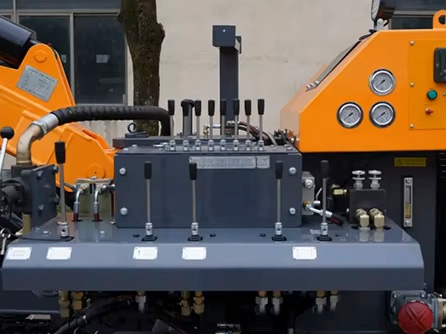

    2. منصة تشغيل مركزية

      تتميز وحدة التحكم المركزية العالية بتصميم نظيف ومريح، مما يوفر تقييم بديهي وواضح لحالة الحفارة، مع أوامر عمل معروضة بوضوح تجعل التشغيل مباشر وسهل الاستخدام.

    1. معدة حفر DTH أعمال أساس الطاقة الكهروضوئية

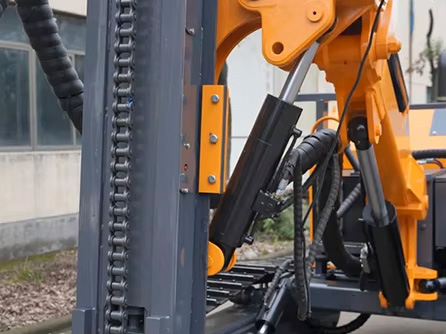

    2. قضيب توجيه فولاذي كبير الحجم من نوع الصندوق

      يضمن قضيب التوجيه الفولاذي ذو المقطع الكبير على شكل صندوق قوة كافية، بينما تستخدم سلسلة الرفع سلسلة أسطوانية 28A، مما يسمح بطول دفع واحد يصل إلى 4 أمتار.

المواصفات الفنية
الموديل KG300GF
الوزن 6000kg
الأبعاد 6000×2260×2600mm
صلابة صخور الحفر f=6-20
قطر الحفر Ø115-305mm
سرعة الدوران 0-80r/min
عزم الدوران 6000N·m
قوة الرفع 40000N
طريقة التغذية أسطوانة الزيت – سلسلة الرول
مسافة التغذية 2680mm
سرعة الحركة 0-3.0km/h
القدرة على الصعود 30°
الإرتفاع عن الأرض (الخلوص) 325mm
زاوية ميول الذراع 165°
زاوية تأرحج الذراع يسار: 45°، يمين: 45°، الكلي: 90°
زاوية الأنحدار لذراع الحفر أسفل: 50°، أعلى: 25°، الكلي: 75°
زاوية تأرحج ذراع الحفر يسار: 28.5°، يمين: 36.5°، الكلي: 65°
الطول التعويضي للذراع 900mm
ضغط الهواء 1-2.4Mpa
القدرة YC4DK100-T304 (73.5kW/2200r/min)
أنبوب الحفر Ø89×1500mm
مطرقة الحفر 5”, 6”, 8”
استهلاك الهواء من 15 إلى 35 متر مكعب في الدقيقة
ونش التغذية (اختياري) 1T
ونش الحفارة (اختياري) 8T
