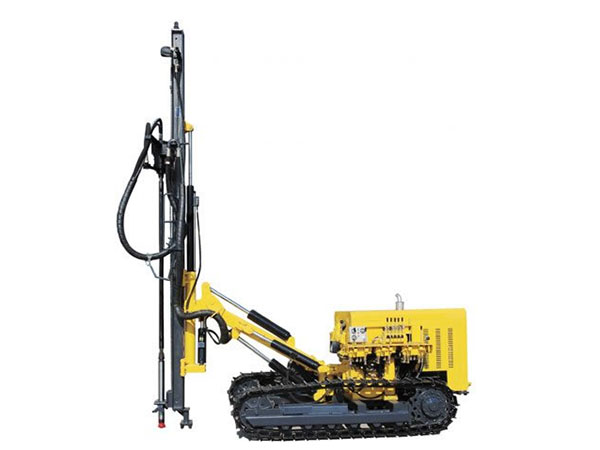

معدة حفر هيدروليكية DTH مجنزرة، KG920A/B/D, KGH4Medium Pressure Crawler Drilling Rig
KG920B
KGH4معدة الحفر الهيدروليكية ذات الضغط المتوسط فئة KG920A/B/D, KGH4 هي اصدار محدث من معدة حفر الصخور من فئة KY125. تم تحسين وتحديث النظام الهوائي والنظام الهيدروليكي ومكونات ذراع الحفر وأجزاء الحركة. وبالتالي تتمتع الحفارة بقدرة أكبر على الانحدار، ويمكن أن يكون أقصى انحدار لها 30 درجة. بالإضافة إلى ذلك، يمكن أن تتراوح سرعة الدوران من 0 إلى 107 دورة في الدقيقة.
تم إجراء مقارنة تفصيلية بين معدات الحفر KG920A/B/D، KGH4، وKY125 في الموديل أدناه. يمكنك رؤية مزايا معدة الحفر المجنزر متوسط الضغط KG920A/B/D وKGH4 بوضوح. إذا كنت مهتم بها، فما عليك سوى الاتصال بنا في أي وقت.
مميزات الحفارات KG920A/B/D، KGH4، وKY125| KG920A/B/D, KGH4 | KY125(D) | المميزات | |
| أجزاء نظام الحركة | محرك ومخفض | محرك مكبس الكرة (التوصيل المباشر) | ضغط أقل وعمر خدمة افتراضي أطول للمحرك |
| ضغط نظام الحركة | 11Mpa | 14-16Mpa | |
| ذراع الحفر | ذراع الحفر من النوع الجديد | حفر ثقوب أفقية ورأسية في نفس الوقت، ارتفاع منخفض للثقب الأفقي | |
| الأنظمة الهوائية (البنيوماتية) | صمام الهواء المؤثر من النوع المباشر | صمام الكرة | تحكم أسهل |
| سرعة الدوران | 83 لفة في الدقيقة (محرك ديزل 1700 لفة في الدقيقة)، 107_n (محرك ديزل 2200 لفة في الدقيقة) | 55r/min | سرعة دوران أعلى بنسبة 50% |
| النظام الهيدروليكي | 30 مضخة، مجموعة صمامات كبيرة من النوع الجديد، مقسم تدفق من النوع الجديد، موصل من النوع الجديد | 16 مضخة | تدفق أعلى ومقاومة أقل ومظهر أفضل |
| سرعة التغذية | 450mm/s | 336mm/s | سرعة تغذية أعلى بنسبة 40% |

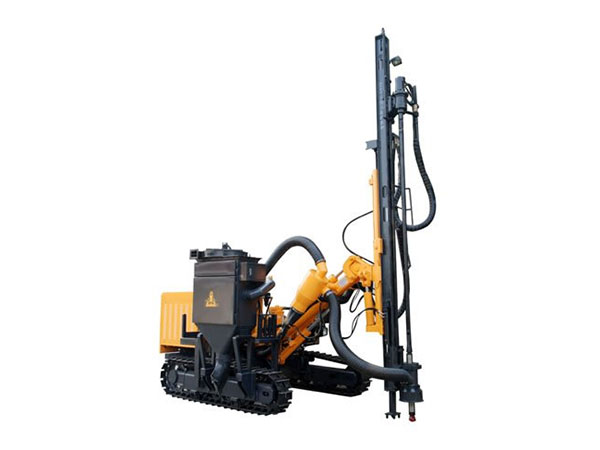

وفقاً لمنتجنا السابق خفارة الآبار فئة KG925، قمنا بتطوير معدة الحفر المجنزرة الصديق للبيئة KGH4 متوسط الضغط. يأتي المنتج الجديد مع وحدة لجمع الغبار من النوع الجاف، ويتراوح قطر لقمة الحفر من 80 إلى 115 مم. يمكن لمعدة الحفر المجنزرة هذا حفر ثقوب الانفجار (مثل ثقب الانفجار المسبق) وثقوب كابلات التثبيت في اتجاهات أفقية ورأسية ومائلة. تجعل الميزات الجذابة لمعدة الحفر المجنزرة هذا مثل الأداء المستقر والتطبيق الواسع والفعالية العالية من حيث التكلفة، تعد معدة الحفر المجنزرة الصديق للبيئة KGH4 متوسط الضغط خيار مناسب للمناجم المتوسطة والصغيرة.
الخصائص
1. يتم استخدام المحرك عالي السرعة المستورد في نظام جمع الغبار، وهو نظام مستقر وفعال.
2. تم إطالة قضيب التوجيه، ويبلغ طول قضيب الحفر الأول لمعدة الحفر المجنزرة 3 أمتار.
3. تم إجراء معاملة خاصة على نظام الحركة، مما يجعل النظام قوي ومتين.
4. يمكن أن تصل سرعة الدوران العالية جداً إلى 140 دورة في الدقيقة، مما يجعل سرعة الحفر متسارعة بشكل كبير.
| موديل الحفارة | KG920A | KG920B | KG920D | KGH4 |
| صلابة صخور الحفر | F=6-20 | |||
| قطر الحفر | Ф80-115mm | |||
| عمق الحفر الاقتصادي | 25m | |||
| الضغط | 1.0-1.7Mpa | |||
| استهلاك الهواء | 9-13m³/Min | |||
| سرعة الدوران | 0-107r/Min | |||
| عزم الدوران | 1400N.m | |||
| سعة الرفع | 15000N | 25000N | ||
| نوع الدفع | هيدروليكي – أسطوانة - جنزير | |||
| طول الدفع | 3000mm | |||
| القدرة على الصعود | 30° | |||
| الإرتفاع عن الأرض (الخلوص) | 290mm | |||
| سرعة الحركة | 0-1.8km/h | |||
| زاوية ارتفاع العربة | الخفض 135، الرفع 5، الكلي 145 | |||
| زاوية تأرجح العربة | يسار: 100°، يمين: 45°، الكلي: 145° | |||
| زاوية ميل ذراع الحفر | أسفل: 50°، أعلى: 25°، الكلي: 75° | |||
| زاوية تأرجح ذراع الحفر | يسار: 44°، يمين: 45°، الكلي: 89° | |||
| تعويض العربة | 900mm | |||
| ذراع الحفر | Φ64/Φ76*3000mm | |||
| محرك الديزل | YC2108 | YC4D80 | محرك كهربائي | YC4D80 |
| أقصى ارتفاع للفجوة الأفقية | 33KW 2200r/Min | 58KW 2400r/min | 30KW | 58KW |
| أدنى ارتفاع للفجوة الأفقية | 4400×2200×2050 (mm) | 5600×2700×2500 (mm) | ||
| الوزن الكلي | 4000kg | 4200kg | 4000kg | 5000kg |
ملاحظة: مفدة الحفر موديل KGH4 هي نوع متقدم من معدات الحفر موديل KG920 مزودة بوحدة تجميع غبار.
| قطر رأس الحفر | 90mm |
| قضيب الحفر (قطر×L) | Φ76×2000mm |
| مطرقة الحفر | 90 |
| قطر رأس الحفر | 90mm | 105mm | 115mm |
| قضيب الحفر (قطر×L) | Φ64×3000mm | Φ64×3000mm | Φ76×3000mm |
| مطرقة الحفر | CW930 | HD45S | HD45A |
الأجزاء الموصى بها لمعدة الحفر المجنزرة فئة KGH3
رأس الحفر: Φ90، مطرقة الحفر: QCW930، قضيب الحفر: Φ64مم
رأس الحفر: Φ105، مطرقة الحفر: HD45S، قضيب الحفر: Φ64مم
رأس الحفر: Φ105، مطرقة الحفر: HD45A، قضيب الحفر: Φ76مم
