مطرقة حفر DTHذات ضغط هواء عالي بدون صمام قدمHigh Air Pressure DTH Hammer without Foot Valve

هي نوع من مطارق DTH ذات الضغط الهوائي العالي بدون صمام القدم، وهو أحدث تصميم لدينا. كما أنه أحد أكثر مطارق DTH تقدم في العالم.
فهو يتمتع بالمزايا التالية:
عدم وجود مشكلة كسر صمام القدم والتمدد والانكماش.
استهلاك أقل للطاقة وتردد أعلى للصدمات. سرعة الحفر أعلى بنسبة 15% إلى 30% من تلك المزودة بصمام القدم.
بنية بسيطة، أجزاء موثوقة، عمر طويل، صيانة سهلة ورخيصة.
انخفاض استهلاك الهواء والزيت. استهلاك الزيت أقل بنحو 10% من المحرك المزود بصمام القدم.

استفسار

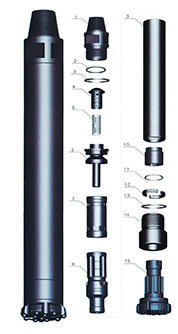

 وصف العنصر KD35A KD45A KD45S KD55A KD55S KD65A KD75A KD85A
1. وصلة علوية 4.20 6.50 6.00 13.70 13.30 20.00 23.00 34.00
2. حلقة O للوصلة العلوية 0.01 0.01 0.01 0.015 0.015 0.02 0.015 0.015
3. حلقة فك               0.30
4. صمام عدم الرجوع 0.20 0.35 0.30 0.70 0.70 0.70 0.70 1.20
5. نابض 0.02 0.05 0.05 0.10 0.10 0.10 0.10 0.10
6. موزع الهواء 0.80 1.50 1.30 2.00 1.90 3.50 4.50 6.00
7. أسطوانة داخلية 1.30 1.50 1.90 2.80 2.70 4.20 6.50 6.50
8. مكبس 5.50 8.50 7.80 15.00 14.50 23.00 28.00 42.50
9. أسطوانة خارجية 9.50 15.20 14.60 24.00 23.00 31.50 40.00 60.00
10. جلبة دليلية 1.00 1.30 1.20 2.60 2.50 6.50 7.50 5.30
11. حلقة O لوصلة الإيقاف 0.05 0.01 0.01 0.01 0.01 0.01 0.01 0.01
12. حلقة الإيقاف 0.15 0.30 0.20 0.50 0.50 0.60 0.80 1.20
13. حلقة فك               0.30
14. وصلة دوارة 1.90 3.40 3.40 6.50 6.20 6.00 8.00 17.50
15. لقمة الحفر 5.00 9.00 8.50 16.00 15.50 26.00 28.50 40.00
المواصفات الفنية
الموديل KD35A KD45A KD45S KD55A
الطول (بدون لقمة الحفر) 888mm 1011mm 986mm 1110mm
الإرتفاع (بدون لقمة الحفر) 25.00kg 43.20kg 37.00kg 69.00kg
القطر الخارجي Φ82mm Φ99mm Φ92mm Φ125mm
ساق لقمة الحفر IR3.5 COP44/DHD340 COP44/DHD340 COP54/DHD350R
نطاق قطر الحفر Φ90-Φ115mm Φ110-Φ135mm Φ105-Φ120mm Φ135-Φ155mm
قلاوظ الربط API 2 3/8" Reg 1.0-1.5Mpa 25HZ 25-40r/min API 2 3/8" Reg 1.2-2.0Mpa 30HZ 22-35r/min API 2 3/8" Reg 1.2-2.0Mpa 30HZ 25-40r/min API 2 3/8" Reg API 31/2'' Reg API 2 /7/8'' Reg API 2 7/8'' IF
1.3-2.3Mpa
28HZ
20-35r/min
ضغط التشغيل 1.0Mpa:3.8m³/min 1.0Mpa:6m³/min 1.8Mpa:8m³/min 1.0Mpa:7m³/min
معدل الضربات عند 17 بار 1.5Mpa:7.5m³/min 1.8Mpa:10m³/min 2.4Mpa:13m³/min 1.8Mpa:14m³/min
سرعة الدوران المناسبة 2.4Mpa:15m³/min KD35A 2.4Mpa:19m³/min KD45A KD45S KD55A
استهلاك الهواء 888mm 1011mm 986mm 1110mm
25.00kg 43.20kg 37.00kg 69.00kg
Φ82mm Φ99mm
الموديل KD55S KD65A KD75A KD85A
الطول (بدون لقمة الحفر) 1110mm 1238mm 1258mm 1359mm
الإرتفاع (بدون لقمة الحفر) 66.00kg 98.00kg 120.00kg 175.00kg
القطر الخارجي Φ116mm Φ142mm Φ165mm Φ180mm/Φ185mm
ساق لقمة الحفر COP54/DHD350R COP64/DHD360 COP64/DHD360 COP84/DHD380
نطاق قطر الحفر Φ127-Φ145mm Φ155-Φ203mm Φ175-Φ216mm Φ195-Φ254mm
قلاوظ الربط API 2 3/8" Reg API 31/2'' Reg
API 2 /7/8'' Reg API 2 7/8'' IF		 API 3 1/2" Reg API 3 1/2" Reg API 4 1/2" Reg
ضغط التشغيل 1.3-2.3Mpa 1.5-3.0Mpa 1.5-3.0Mpa 1.5-3.0Mpa
معدل الضربات عند 17 بار 28HZ 25HZ 23HZ 22HZ
سرعة الدوران المناسبة 20-35r/min 20-30r/min 20-30r/min 15-25r/min
استهلاك الهواء 1.0Mpa:7m³/min 1.0Mpa:9m³/min 1.0Mpa:11m³/min 1.0Mpa:12m³/min
1.8Mpa:13.5m³/min 1.8Mpa:18m³/min 1.8Mpa:20m³/min 1.8Mpa:22m³/min
2.4Mpa:18m³/min 2.4Mpa:26m³/min 2.4Mpa:28m³/min
استفسار

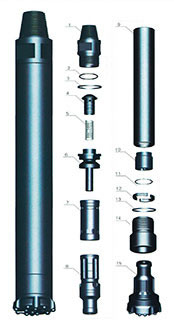

 وصف العنصر KSD4A KSD5A KSD6A KSD8A
1. وصلة علوية 6.5 13.7 20 34
2. حلقة O للوصلة العلوية 0.1 0.015 0.015 0.015
3. حلقة فك       0.3
4. صمام عدم الرجوع 0.35 0.7 0.7 1.2
5. نابض 0.05 0.1 0.1 0.1
6. موزع الهواء 1.5 2 3.5 6
7. أسطوانة داخلية 2.1 2.8 4.2 6.5
8. مكبس 8.5 15 23 42.5
9. أسطوانة خارجية 15.3 24 28 59
10. جلبة دليلية 1.3 2.6 2.5 6
11. حلقة O لوصلة الإيقاف 0.005 0.01 0.01 0.01
12. حلقة الإيقاف 0.2 0.5 0.5 1.2
13. حلقة فك       0.3
14. وصلة دوارة 4 7.5 7.5 16
15. لقمة الحفر 9.8 16 27 37
المواصفات الفنية
الموديل KSD4A KSD5A KSD6A HSD8A
الطول (بدون لقمة الحفر) 1012mm 1090mm 1182mm 1330mm
الإرتفاع (بدون لقمة الحفر) 40.00kg 70.00kg 90.00kg 174.00kg
القطر الخارجي Φ99mm Φ125mm Φ146mm Φ180/Φ185mm
ساق لقمة الحفر SD4 SD5 SD6 SD8
نطاق قطر الحفر Φ110-Φ135mm Φ155-Φ190mm Φ155-Φ203mm Φ195-Φ254mm
قلاوظ الربط API 2 3/8" Reg API 2 3/8" Reg API 2 1/2" Reg
API 2 7/8" Reg		 API 3 1/2" Reg API 4 1/2" Reg
ضغط التشغيل 1.2-2.0Mpa 1.3-2.3Mpa 1.5-2.5Mpa 1.5-3.0Mpa
معدل الضربات عند 17 بار 30HZ 28HZ 25HZ 22HZ
سرعة الدوران المناسبة 25-40r/min 20-35r/min 20-30r/min 15-25r/min
استهلاك الهواء 1.0Mpa:6m³/min 1.0Mpa:7m³/min 1.0Mpa:9m³/min 1.0Mpa:12m³/min
1.8Mpa:9m³/min 1.8Mpa:14m³/min 1.8Mpa:18m³/min 1.8Mpa:22m³/min
2.4Mpa:14m³/min 2.4Mpa:19m³/min 2.4Mpa:26m³/min 2.4Mpa:28m³/min
استفسار

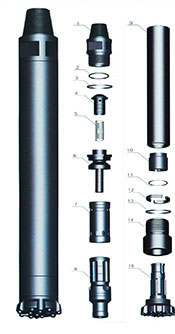

 وصف العنصر KQL4A KQL5A KQL6A KQL8A
1. وصلة علوية 6.5 13.7 20 34
2. حلقة O للوصلة العلوية 0.1 0.015 0.015 0.015
3. حلقة فك       0.3
4. صمام عدم الرجوع 0.35 0.7 0.7 1.2
5. نابض 0.05 0.1 0.1 0.1
6. موزع الهواء 1.5 2 3.5 6
7. أسطوانة داخلية 2.1 2.7 4.2 6.5
8. مكبس 8.5 15 23 42.5
9. أسطوانة خارجية 15.2 24 30 59
10. جلبة دليلية 1.8 3 4 6.3
11. حلقة O لوصلة الإيقاف 0.005 0.01 0.01 0.01
12. حلقة الإيقاف 0.2 0.4 0.6 1.4
13. حلقة فك       0.3
14. وصلة دوارة 3.2 4.5 5.5 13
15. لقمة الحفر 9 16 25 35
المواصفات الفنية
الموديل KQL4A KQL5A KQL6A KQL8A
الطول (بدون لقمة الحفر) 1070mm 1090mm 1183mm 1330mm
الإرتفاع (بدون لقمة الحفر) 40.00kg 67.00kg 92.00kg 171.00kg
القطر الخارجي Φ99mm Φ125mm Φ146mm Φ180/Φ185mm
ساق لقمة الحفر QL40 QL50 QL60 QL80
نطاق قطر الحفر Φ110-Φ135mm Φ135-Φ155mm Φ155-Φ203mm Φ195-Φ254mm
قلاوظ الربط API 2 3/8" Reg API 2 3/8" Reg API 3 1/2" Reg
API 2 7/8" Reg		 API 3 1/2" Reg API 4 1/2" Reg
ضغط التشغيل 1.2-2.0Mpa 1.3-2.3Mpa 1.5-2.5Mpa 1.5-3.0Mpa
معدل الضربات عند 17 بار 30HZ 28HZ 25HZ 22HZ
سرعة الدوران المناسبة 20-30r/min 20-35r/min 20-30r/min 15-25r/min
استهلاك الهواء 1.0Mpa:5m³/min 1.0Mpa:7m³/min 1.0Mpa:9m³/min 1.0Mpa:12m³/min
1.8Mpa:9m³/min 1.8Mpa:14m³/min 1.8Mpa:18m³/min 1.8Mpa:22m³/min
2.4Mpa:14m³/min 2.4Mpa:19m³/min 2.4Mpa:26m³/min 2.4Mpa:28m³/min
استفسار

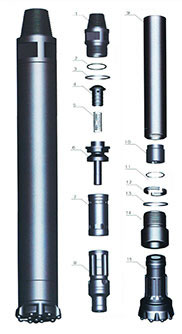

وصف العنصر KHM4A KHM5A KHM6A KHM8A
1. وصلة علوية 6.5 13.7 20 34
2. حلقة O للوصلة العلوية 0.1 0.015 0.015 0.015
3. حلقة فك       0.3
4. صمام عدم الرجوع 0.35 0.7 0.7 1.2
5. نابض 0.05 0.1 0.1 0.1
6. موزع الهواء 1.5 2 3.5 6
7. أسطوانة داخلية 2.1 2.8 4.2 6.5
8. مكبس 8.5 15 23 42.5
9. أسطوانة خارجية 14.8 24 26 61
10. جلبة دليلية 1.8 2.6 4.8 5.3
11. حلقة O لوصلة الإيقاف 0.005 0.01 0.01 0.01
12. حلقة الإيقاف 0.3 0.7 0.8 1.5
13. حلقة فك       0.3
14. وصلة دوارة 3.8 6.5 4.2 17.3
15. لقمة الحفر 6.6 13.5 23 31
المواصفات الفنية
الموديل KHM4A KHM5A KHM6A KHM8A
الطول (بدون لقمة الحفر) 1005mm 1110mm 1160mm 1338mm
الإرتفاع (بدون لقمة الحفر) 40.00kg 68.50kg 90.00kg 176kg
القطر الخارجي Φ99mm Φ126mm Φ142mmΦ144mm Φ146mmΦ148mm Φ180/Φ185mm
ساق لقمة الحفر KHM4 KHM5 KHM6 KHM8
نطاق قطر الحفر Φ110-Φ135mm Φ155-Φ190mm Φ155-Φ203mm Φ195-Φ254mm
قلاوظ الربط API 2 3/8" Reg API 2 3/8" Reg API
3 1/2" Reg API 2 7/8" Reg		 API 2 7/8" Reg API 3 1/2" Reg
2 7/8" IF		 API 4 1/2" Reg
ضغط التشغيل 1.2-2.0Mpa 1.3-2.3Mpa 1.5-2.5Mpa 1.5-3.0Mpa
معدل الضربات عند 17 بار 30HZ 28HZ 25HZ 22HZ
سرعة الدوران المناسبة 25-40r/min 20-35r/min 20-30r/min 15-25r/min
استهلاك الهواء 1.0Mpa:5m³/min 1.0Mpa:7m³/min 1.0Mpa:9m³/min 1.0Mpa:12m³/min
1.8Mpa:9m³/min 1.8Mpa:14m³/min 1.8Mpa:18m³/min 1.8Mpa:22m³/min
2.4Mpa:14m³/min 2.4Mpa:19m³/min 2.4Mpa:26m³/min 2.4Mpa:28m³/min
