مطرقة حفارة DTH ذات ضغط هواء عالي مع صمام قدمHigh Air Pressure DTH Hammer with Foot Valve

هي نوع من مطارق حفارات DTH ذات الضغط الهوائي العالي مع صمام القدم.
المميزات الرئيسية هي كما يلي:
توزيع الهواء بدون صمام، أكثر موثوقية
التصميم البسيط للمكبس. عمر الخدمة الافتراضي الطويل
نقل الطاقة بشكل أكثر كفاءة، وسرعة حفر أسرع، واستهلاك أقل للهواء واستهلاك أقل للزيت.
أجزاء داخلية أقل، هيكل بسيط، عمر افتراضي طويل، أعطال أقل وأسهل في الصيانة لأن جميع الأجزاء تتم معالجتها حرارياً.
من السهل تفكيكها بسبب الوصلة العلوية، وصلة دوارة، والأسطوانة الخارجية متصلة بقلاوظ متعددة الخطوات.

استفسار

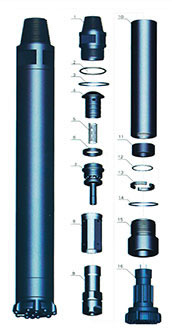

وصف العنصر الوزن (kg)
1. وصلة علوية KD35 KD45 KD55 KD65 KD85
2. حلقة شكل O للوصلة العلوية 4.20 6.50 15.00 20.00 41.00
3. حلقة فك 0.01 0.01 0.01 0.02 0.02
4. صمام عدم الرجوع 0.01       0.2
5. نابض 0.20 0.42 1.00 1.00 1.50
6. حلقة عزل الضغط 0.02 0.04 0.04 0.04 0.10
7. موزع الهواء 0.04 0.04 0.08 0.08 0.42
8. أسطوانة داخلية 1.40 2.20 3.70 5.00 12.50
9. مكبس 1.60 2.30 4.50 5.00 8.60
10. أسطوانة خارحية 5.40 9.00 15.50 23.60 41.00
11. جلبة دليلية 9.50 15.0 30.00 36.80 62.00
12. حلقة شكل O لحلقة الإيقاف       2.10 9.60
13. حلقة إيقاف 0.01 0.01 0.01 0.02 0.02
14. حلقة فك 0.20 0.20 0.30 0.60 1.20
15. وصلة دوارة 0.01       0.20
16. لقمة الحفر 1.95 3.50 6.40 6.00 17.50
  5.00 9.00 16.00 26.00 40.00
المواصفات الفنية
الموديل KD35 KD45 KD55 KD65 KD85
الطول (بدون لقمة الحفر) 930 mm 1030 mm 1214 mm 1248 mm 1482 mm
الإرتفاع (بدون لقمة الحفر) 25.00 kg 39.00 kg 76.50 kg 100.00 kg 188.00 kg
القطر الخارجي Φ82 mm Φ99 mm Φ126 mm Φ142 mm Φ144 mm Φ146 mm Φ148 mm Φ180/Φ185 mm
ساق لقمة الحفر DHD3.5 COP44/DHD340 COP54/DHD340 COP64/DHD360 COP84/DHD380
نطاق قطر الحفر Φ90-Φ110mm Φ110-Φ135mm Φ135-Φ1155mm Φ155-Φ190mm Φ195-Φ254mm
قلاوظ الربط API 2 3/8" Reg API 2 3/8" Reg API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 4 1/2" Reg
ضغط التشغيل 1.0-1.5 Mpa 1.2-2.0 Mpa 1.3-2.3 Mpa 1.5-2.5 Mpa 1.5-3 Mpa
معدل الضربات عند 17 بار 28 HZ 27 HZ 25 HZ 23 HZ 27 HZ
سرعة الدوران المناسبة 25-40 r/min 25-40 r/min 20-35 r/min 20-30 r/min 20-30 r/min
استهلاك الهواء 1.0Mpa:4.5 m³/min 1.0Mpa:6 m³/min 1.0Mpa:9 m³/min 1.0Mpa:10 m³/min 1.0Mpa:15 m³/min
1.5Mpa:9.0 m³/min 1.8Mpa:10 m³/min 1.8Mpa:15 m³/min 1.8Mpa:20 m³/min 1.8Mpa:26 m³/min
  2.4Mpa:15 m³/min 2.4Mpa:23 m³/min 2.4Mpa:28.5 m³/min 2.4Mpa:34 m³/min
استفسار

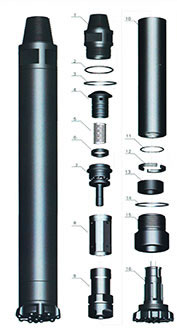

وصف العنصر KSD4 KSD5 KSD6 KSD8
1. وصلة علوية 6.50 15.00 20.00 41.00
2. حلقة شكل O للوصلة العلوية 0.01 0.01 0.01 0.02
3. حلقة فك 0.01     0.20
4. صمام عدم الرجوع 0.42 1.00 1.00 1.50
5. نابض 0.04 0.10 0.05 0.01
6. حلقة عزل الضغط 0.04 0.05 0.10 0.42
7. موزع الهواء 2.20 3.50 5.00 12.50
8. أسطوانة داخلية 2.50 4.20 5.00 8.60
9. مكبس 9.00 15.50 24.00 42.00
10. أسطوانة خارحية 15.60 25.00 35.00 65.00
11. جلبة دليلية 0.02 0.01 0.01 0.05
12. حلقة شكل O لحلقة الإيقاف 0.20 0.50 0.50 1.20
13. حلقة إيقاف     1.50 3.40
14. حلقة فك 0.01
15. وصلة دوارة 4.00 7.50 7.50 15.50
16. لقمة الحفر 9.60 15.60 25.80 37.00
المواصفات الفنية
الموديل KSD4 KSD5 KSD6 KSD8
الطول (بدون لقمة الحفر) 1084 mm 1175 mm 1261 mm 1463 mm
الإرتفاع (بدون لقمة الحفر) 40.50 kg 72.50 kg 100.00 kg 192.00 kg
القطر الخارجي Φ99 mm Φ126 mm Φ142 mm-Φ144 mm Φ146 mm-Φ148 mm Φ180 / Φ185 mm
ساق لقمة الحفر SD4 SD5 SD6 SD8
نطاق قطر الحفر Φ110-Φ135mm Φ135-Φ155mm Φ155-Φ190mm Φ195-Φ254mm
قلاوظ الربط API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 4 1/2" Reg
ضغط التشغيل 1.2-2.0 Mpa 1.3-2.3 Mpa 1.5-2.5 Mpa 1.5-3.0 Mpa
معدل الضربات عند 17 بار 27 HZ 25 HZ 23 HZ 20 HZ
سرعة الدوران المناسبة 25-40 r/min 20-35 r/min 20-30 r/min 5-25 r/min
استهلاك الهواء 1.0Mpa:6 m³/min 1.0Mpa:9 m³/min 1.0Mpa:10 m³/min 1.0Mpa:15 m³/min
1.8Mpa10 m³/min 1.8Mpa:15 m³/min 1.8Mpa:20 m³/min 1.8Mpa:26 m³/min
2.4Mpa15 m³/min 2.4Mpa:23 m³/min 2.4Mpa:28.5 m³/min 2.4Mpa:34 m³/min
استفسار

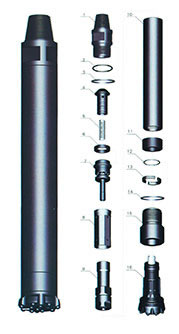

وصف العنصر KQL4 KQL5 KQL6 KQL8
1. وصلة علوية 6.50 15.00 20.00 41.00
2. حلقة شكل O للوصلة العلوية 0.01 0.015 0.02 0.02
3. حلقة فك       0.30
4. صمام عدم الرجوع 0.42 1.00 1.00 1.50
5. نابض 0.04 0.10 0.10 0.10
6. حلقة عزل الضغط 0.04 0.10 0.10 0.42
7. موزع الهواء 2.20 3.50 6.00 13.00
8. أسطوانة داخلية 2.30 4.20 5.00 8.60
9. مكبس 9.00 19.00 23.50 41.00
10. أسطوانة خارحية 16.50 24.60 31.00 60.00
11. جلبة دليلية   0.90 1.00 2.20
12. حلقة شكل O لحلقة الإيقاف 0.01 0.01 0.02 0.02
13. حلقة إيقاف 0.30 0.40 0.60 1.20
14. حلقة فك       0.30
15. وصلة دوارة 3.00 4.60 5.40 12.00
16. لقمة الحفر 9.50 15.50 24.60 35.00
المواصفات الفنية
الموديل KQL4 KQL5 KQL6 KQL8
الطول (بدون لقمة الحفر) 1097 mm 1156 mm 1212 mm 1465 mm
الإرتفاع (بدون لقمة الحفر) 41.00 kg 73.00 kg 95 kg 182.00 kg
القطر الخارجي Φ99 mm Φ126 mm Φ142 mm Φ144mm Φ146 mm Φ148 mm Φ180 mm
ساق لقمة الحفر QI40 QI50 QI60 QI80
نطاق قطر الحفر Φ110-Φ135mm Φ135-Φ155mm Φ155-Φ190mm Φ195-Φ254mm
قلاوظ الربط API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 2 7/8" IF API 4 1/2" Reg
ضغط التشغيل 1.2-2.0 Mpa 1.3-2.3 Mpa 1.5-2.5 Mpa 1.5-3.0 Mpa
معدل الضربات عند 17 بار 27 HZ 25 HZ 23 HZ 20 HZ
سرعة الدوران المناسبة 25-40 r/min 25-40 r/min 20-30 r/min 15-25 r/min
استهلاك الهواء 1.0Mpa:6 m³/min 1.0Mpa:9 m³/min 1.0Mpa:10 m³/min 1.0Mpa:15 m³/min
1.8Mpa:10 m³/min 1.8Mpa:15 m³/min 1.8Mpa:20 m³/min 1.8Mpa:26 m³/min
2.4Mpa:15 m³/min 2.4Mpa:23 m³/min 2.4Mpa:28.5 m³/min 2.4Mpa:34 m³/min
