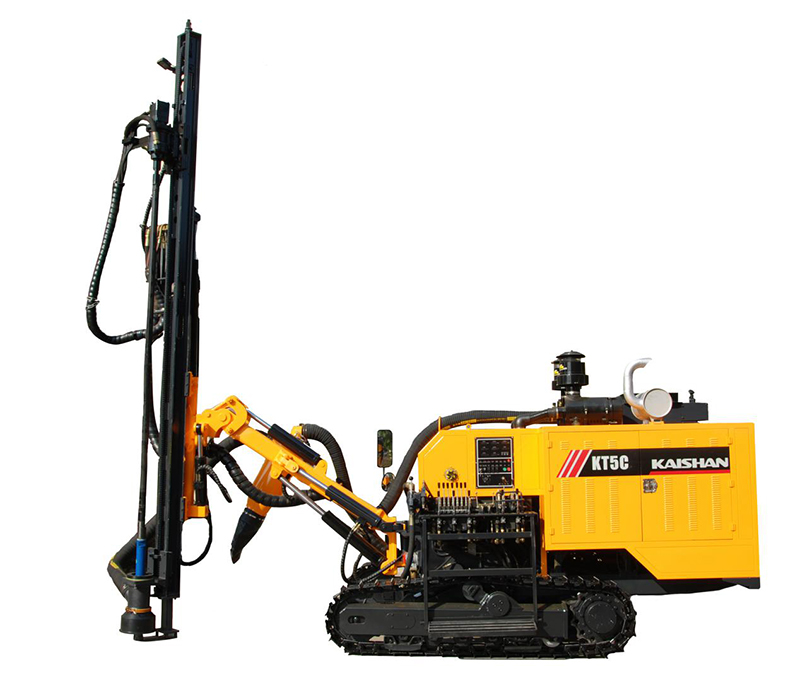

معدة حفر DTH متكاملة لعمليات الحفر المفتوح، KT5C/KT5HIntegrated Down the hole Drill Rig for Open Use

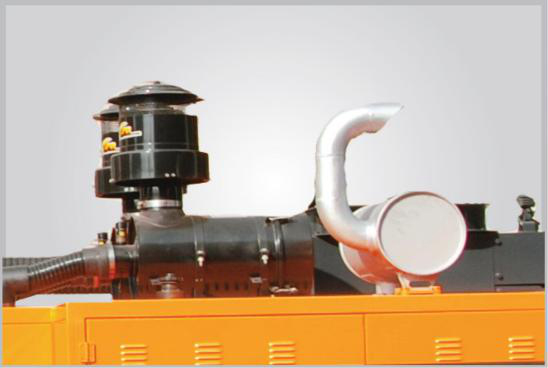

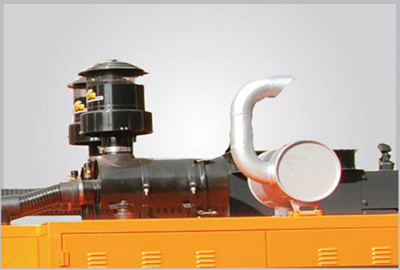

معدة حفر DTH متكاملة لعمليات الحفر المفتوح فئة KT5C/KT5H، هي حفارة متقدم مع نظام ضاغط هواء لولبي متكامل. تتميز المعدات ببنية مدمجة وقابلية للحركة مع تقديم أداء وكفاءة متميزين. مزودة بمحرك Yuchai China المرحلة الثالثة (Yuchai China stage III Engine)، تلبي منصة الحفر جميع المعايير الوطنية للانبعاثات والتأثير البيئي.
المواصفات العامة
قطر الحفر: من 80 إلى 105Φ مم
عمق الحفر الاقتصادي: 25 متر
طريقة التغذية: أسطوانة الزيت – جنزير (leaf chain)
شوط التغذية: 3000 مم
المحرك:
| رقم الموديل | ||
| صلابة الحفر | f=6-20 | f=6-20 |
| قطر الحفر | Ø90-127 mm | 80-105 mm |
| عمق الحفر الاقتصادي | 24 m | 25 m |
| سرعة الدوران | 0-3 km/h | 2.5/4.0 km/h |
| القدرة على صعود المنحدرات | 25° | 30° |
| الارتفاع عن الأرض (الخلوص) | 330 mm | 430 mm |
| القدرة الكلية للماكينة | 162 kW/2200 rpm | 140 kW |
| محرك ديزل | Yuchai YC6J220-T300 | Yuchai YC6J190-T303 |
| سرعة الحركة | 13 m³/min | 10 m³/min |
| ضغط تفريغ الضاغط اللولبي | 18 bar | 15 bar |
| الأبعاد الخارجية (L×W×H) | 8300×2450×2650 mm | 6500×2400×2600 mm |
| الوزن | 9500 kg | 8000 kg |
| سرعة دوران المحرك | 0-120 rpm | 0-120 rpm |
| عزم الدوران | 1680 N · m | 1400 N*m |
| أقصى قوة دفع وسحب | - | 25000 N |
| زاوية رفع ذراع الحفر | أعلى: 48°، أسفل: 16° | أعلى: 54°، أسفل: 26° |
| زاوية ميل الذراع | 147° | 125° |
| زاوية تأرجح المعدة | يمين: 53°، يسار: 52° | يمين: 47°، يسار: 47° |
| زاوية التأرجح الأفقي الجانبي المعدة | أعلى: 10°، أسفل: 10° | اليمين من -15 إلى 97° |
| زاوية تأرجح ذراع الحفر | يمين: 34°، يسار: 25° | يمين: 53°، يسار: 15° |
| زاوية تسوية الهيكل | أعلى: 10°، أسفل: 10° | أعلى: 10°، أسفل: 9° |
| طول الشوط للضربة الواحدة | 3500 mm | 3000 mm |
| الطول التعويضي | 900 mm | 900 mm |
| مطرقة DTH | 3" | M3 |
| قضيب الحفر | Ø64×3000 mm | φ64×3000 mm |
| طريقة جمع الغبار | نوع جاف (تدفق صفائحي إعصاري هيدروليكي) | نوع جاف (تدفق صفائحي إعصاري هيدروليكي) |
-
-
-
-
