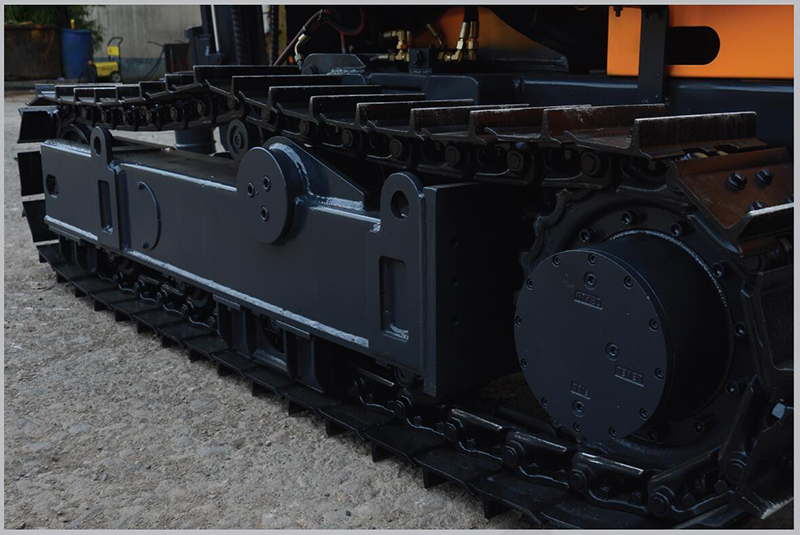

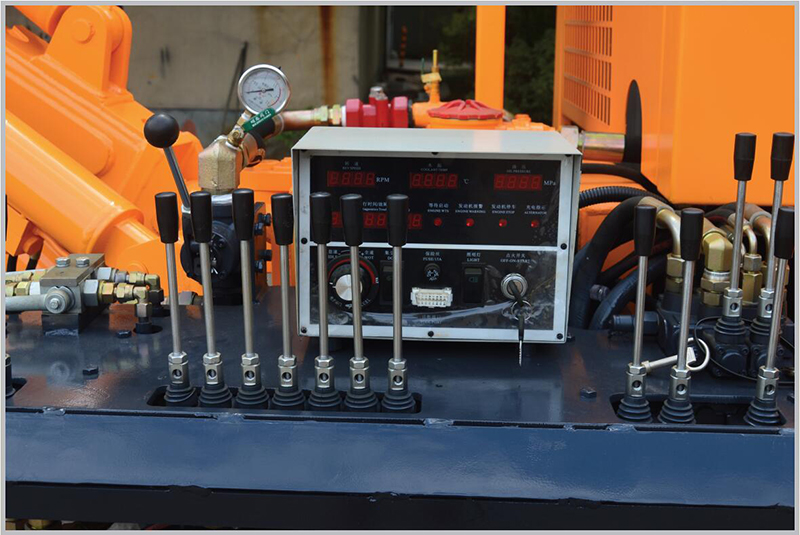

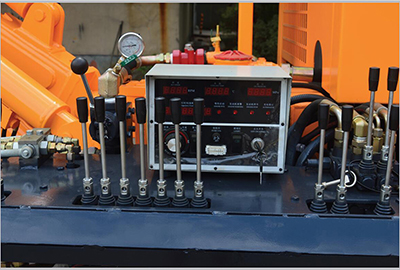

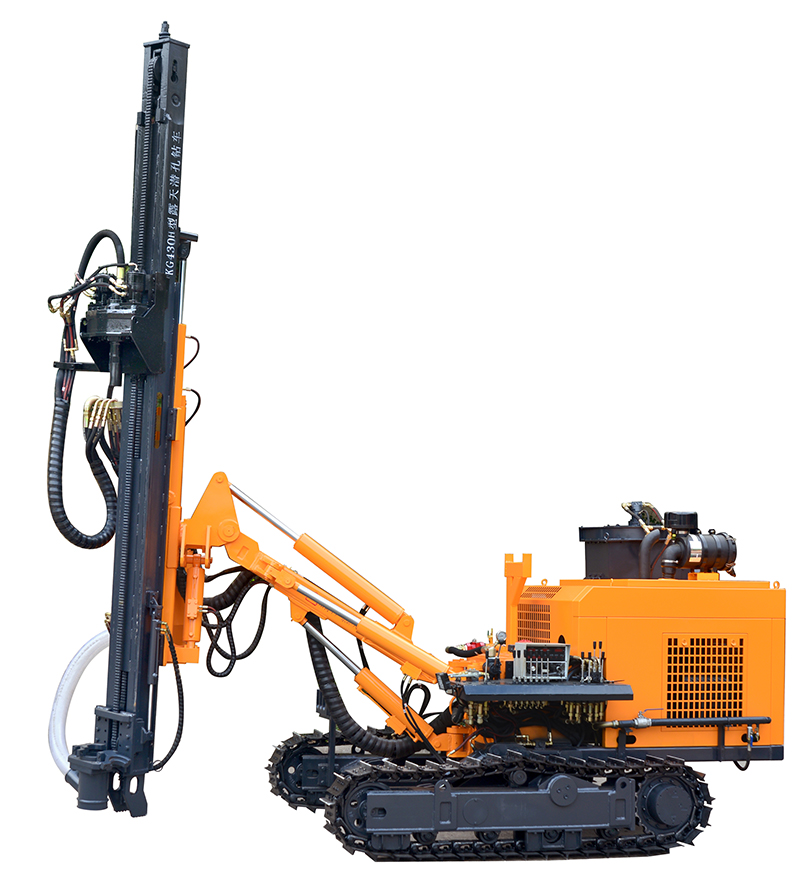

تم تصميم معدة الحفر DTH KG430/KG430H للاستخدام في التعدين المفتوح واقتلاع الأحجار بكفاءة عالية. تتميز الحفارة ذات الجنزير بأدوات تحكم في النقل والحفر يمكن الوصول إليها بسهولة من جهة الجنزير اليسرى. مزودة بمحرك رباعي الأسطوانات من شركة Yuchai (China III)، تلبي الحفارة جميع المعايير الوطنية ذات الصلة بالانبعاثات والبيئة. يتم الجمع بين جنزير الهيكل القابل للطي والدفع الرباعي مع محرك مكبس الغطاس لتحسين ضغط التشغيل والقدرة على الصعود. تم تجهيز الحفارة KG430H للاستخدام المفتوح مع وحدة تجميع الغبار، مما يجعل المعدات أكثر موثوقية وصديقة للبيئة.
المواصفات العامة
قطر الحفر: من 90 إلى 127Φ مم
عمق الحفر الاقتصادي: 25 متر
طريقة التغذية: أسطوانة الزيت – جنزير (leaf chain)
شوط التغذية: 3175 مم
القدرة الداعمة: YCD4R23T8-80 (59 كيلو وات\2400 لفة في الدقيقة)\ Yuchai YCD4R23T8-80 (59 كيلو وات\2400 لفة في الدقيقة)
المواصفات الفنية
موديل الحفارة
KG430
KG430H
وزن الماكينة بالكامل
5250KG
5700KG
الأبعاد الخارجية
6300×2250×2700mm
6300×2400×2700mm
صلابة صخور الحفر
f=6-20
قطر الحفر
Φ90-152mm
عمق الحفر الاقتصادي
25m
سرعة الدوران
0-90rpm
عزم الدوران
5000N·m
قوة الرفع
40KN
طريقة التغذية
أسطوانة الزيت – جنزير (leaf chain)
شوط التغذية
3175mm
سرعة الحركة
0-2.5km/h
القدرة على الصعود
≤30°
الإرتفاع عن الأرض (الخلوص)
290mm

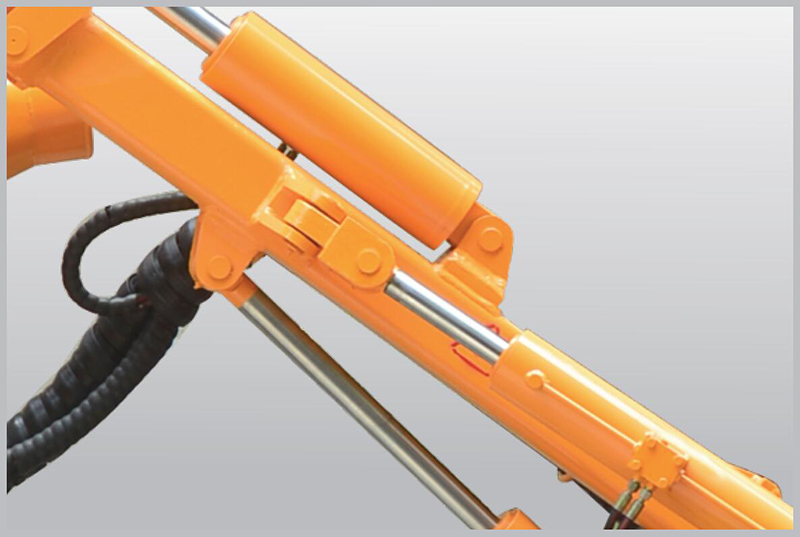

زاوية ميول الذراع
أسفل: 110°، أعلى: 35°، الكلي: 145°
زاوية تأرحج الذراع
يسار: 91°، يمين: 5°، الكلي: 96°
زاوية الأنحدار لذراع الحفر
أسفل: 55°، أعلى: 15°، الكلي: 70°
زاوية تأرحج ذراع الحفر
يسار: 32°، يمين: 32°، الكلي: 64°
زاوية تسوية الجنزير
±10°
الطول التعويضي للذراع
970mm
قدرة الدعم
محرك Yuchai YC4DK80-T302 (58 كيلو وات لكل 2200 دورة في الدقيقة) محرك Yuchai YC4DK100-T304 (73 كيلو وات لكل 2200 دورة في الدقيقة)
مطرقة DTH
K4
ذراع الحفر
Φ76×3m
استهلاك الهواء
من 13 إلى 20 متر مكعب في الدقيقة
أقصى ارتفاع للفجوة الأفقية
2850mm
أدنى ارتفاع للفجوة الأفقية
350mm
مجمع الغبار
المكونات القياسية: QZA-120 (12 عنصر ترشيح) المكونات البديلة: QZA-140 (16 عنصر ترشيح)
