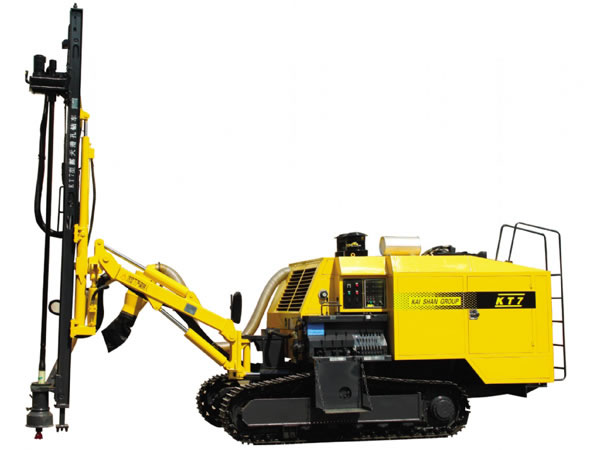

جهاز حفر متكامل ذو ضغط عالي

KT7

إن جهاز الحفر المتكامل ذو الضغط العالي KT7 هو عبارة عن ماكينة حفر DTH التي تجمع بين نظام حفر الآبار ونظام ضغط الهواء اللولبي. إن هذان الأنظمة يتم قيادتهما باستخدام محرك ديزل ذو ست أسطوانات. إن الماكينة بالكامل لديها هيكل مدمج وسهل التحريك. ولقد تم تركيب قضيب لولبي في هذه الماكينة ذو ضغط هواء عالي مصمم وفقاً للملكية الفكرية الخاصة بنا. إن الهيكل الخاص لجهاز الحفر المتكامل ذو الضغط العالي يؤدي إلى حجم تدفق ضخم (13m³/دقيقة) وضغط هواء عالي (1.7MPa)، مما يقدم ضغط هواء عالي لمطرقة الحفر. بالتالي فإن سرعة الحفر سوف تكون 20%-50% من تلك التي في ماكينة الحفر ذات ضغط هواء متوسط.

أساساً يتم استخدام جهاز الحفر المتكامل ذو الضغط العالي KT7 الخاص بنا لحفر الصخور وعمليات التعدين بالحفر المكشوفة. يمكنكم التواصل معنا إذا كنتم بحاجة لماكينة الحفر المتكاملة هذه.

المواصفات

صلابة الصخرة F=6-20
قطر الحفرة Ф90-105mm
عمق الحفر الإقتصادي 30m
سرعة السير 0-2.5r/min
ضغط هواء التشغيل 1.0-2.4Mpa
إزاحة كمبروسر اللولبي 13m³/min
معدل الضغط الناتج 17bar
سرعة الدوران 0-120r/min
عزم الدوران 1900N·m
أقصى قوة دفع 25000N
طول الدفع 3000mm
حجم قضيب الحفر Φ64×3000mm
قابلية الصعود 30°
الإرتفاع عن الأرض 430mm
زاوية إرتفاع العربة أسفل 42°، أعلى 28°، الإجمالي 70°
زاوية إنحدار العربة 129°
زاوية تأرجح العربة يسار 35°، يمين 38°، الإجمالي 73°
زاوية تأرجح المستوى الجانبي للعربة يمين 4°~89°
زاوية مستوى الإطار أعلى 10°، أسفل 9°
زاوية تأرجح ذراع الحفر يسار 60°، يمين 36°، الإجمالي 96°
معادلة العربة 900mm
ماكينة ديزل YC6A (180KW)
الأبعاد الكلية (L×W×H) 8000×2260×2800mm
الوزن الكامل 9500kg
نوع تجميع الغبار نوع جاف (طريقة التيار الزوبعة المحرك هيدروليكياً)

قطع الغيار الموصى بها لماكينة الحفر المتكاملة ذات الضغط العالي KT7
ريشة الحفر: Φ105
مطرقة الحفر: KQG35A أو HD45S
قضيب الحفر: Φ64×3000mm

صور لتفاصيل المنتج

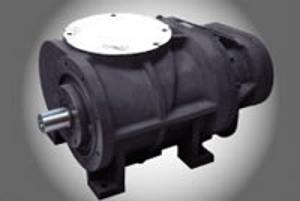

  • كمبروسر لولبي ذو ضغط عالي
    بكبس ذو مرحلة واحدة
    (أول واحد من نوعة في الصين)

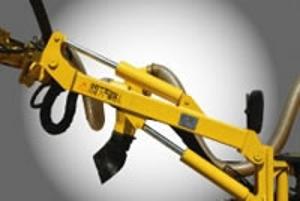

  • ذراع الحفر المرن

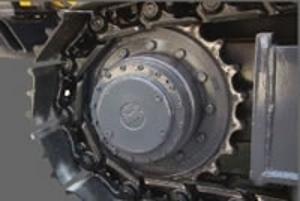

  • نظام سير أمن وثابت

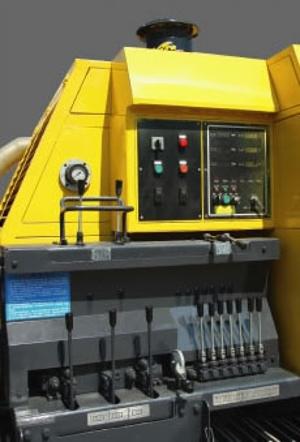

  • نظام تشغيل مركزي

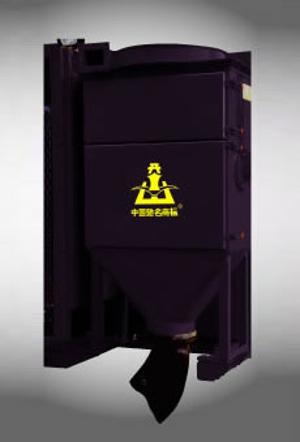

  • جهاز متطور لتجميع الغبار
