هذا المنتج يوقف لتزويد و لم يعد للبيع .

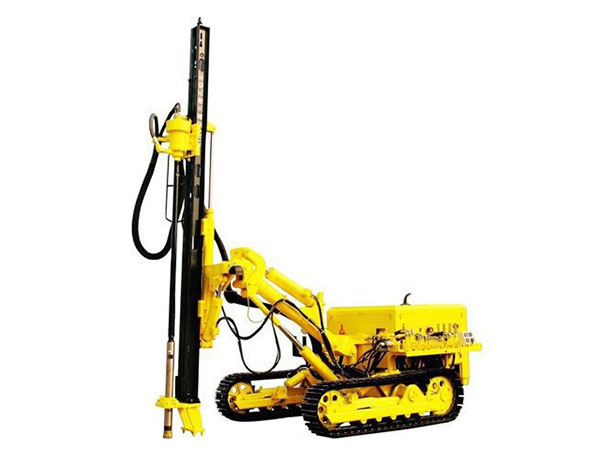

جهاز حفر مجنزر ذو ضغط عالي KY130/KH5
يأتي جهاز الحفر المجنزر ذو الضغط العالي KY130/KH5 الخاص بنا مع نظام تحريك قوي وذراع حفر محسن. إن أداء الحفر مرغوب به جداً.
المميزات
1. ذراع حفر من نوع جديد
إن آلية تزييت الرافعة وذراع الحفر لديها هياكل مقبولة أكثر وهي سهلة التعديل. يتمدد مستوى الحفر لجهاز الحفر هذا بشكل كبير، في حين يمكن ثقب حفر أفقية ذات وضع منخفض. لقد تم تبني محرك هيدروليكي ذو قوة عالية لجهاز الحفر المجنزر ذو الضغط العالي لتحقيق قابلية صعود وجهد جر كبير.
2. آلية سير أمنة وثابتة
إن جهاز تحديد مستوى حزام الجنزير الأوتوماتيكي ونظام الفرملة الرائع لا يمكن فقط أن يجعل المركبة تسير بثبات، بل أيضاً يخفض بشكل عالي تأثير الأرض على المركبة. إن جهاز تثبيت السلسلة الفريد يمكن أن يعزز من دقة السير لجهاز الحفر المجنزر ذو الضغط العالي إلى مدى أفضل.
3. ماكينة ديزل أربعة سلندر قوية
إن قوة الجر للماكينة تعطي المركبة قابلية صعود عالية.
المميزات
1. أجهزة دوران قوية.
جهاز الدوران من النوع الجديد للحفارة المجنزرة للمحرك الهيدروليكي الدوراني، مخفض كروي، يقدمان العديد من إحتياطي عزم الدوران. وبالتالي الحد من مخاطر إنحجاز حفل الحفار بشكل كبير.
2. ذراع الحفار النوع الجديد
بعد التحسين، آلية ملازمة ذارع المرفاع وذارع الحفار الدائري من السهل ضبطها. منطقة التشغيل المغطاة ممتدة لدرجة كبيرة، والثقب الأفقي يمكن حفره في موقع منخفض.
3. آلية دفع ممتازة
آلة الدفع للحفارة المجنزة تأتي بإسطوانة زيت هيدروليكية وبكرة متحركة ويمكن إنتاج قوة رفع 20KN. صمام تنظيم الضغط على صمام تنظيم الدفع يمكنه الحصول على قوة دفع مناسبة لمختلفة بيئات العمل.
4. آلية عمل آمنة وثابتة.
كحفار ثقوب قوي، فإن الحفار المنجزر هذا لديه مركز تلة منخفض وتخليص أرضي كبير، لذلك فإنه من السهل المرور من الطرق الوعرة. تقاد العجلات بواسطة محركات خاصة، ما يقود إلى قدرة عالية على الصعود والهبوط من المنحدرات ومعدل خطأ منخفض.
5. وظيفة تسوية للمجنزرة ونظام فرامل متطوران
وظيفة التسوية للمجنزرة ونظام الفرامل المتطوران يجعلان عملية السير مستقرة جداً. قوة السحق على الطريق تزيد بشكل كبير. إلى جانب ذلك الحفارة المجنزرة يمكنها العمل بثبات.
6. محرك ديزل قوي
كمورد محترف لحلول حفر الحفريات فإننا نختار محرك الديزل المكون من أربعة إسطوانات النوع YC4108 للحفارة المجنزرة KH5 كمورد للطاقة. لدى المحرك قدرة عالية على التكيف مع البيئات. يمكنه تقديم طاقة عظيمة للحفار. لذلك لا حاجة لضاغط هواء إضافي لعملية سير حرة ولتغيير الموقع.
| حفارة مجنزرة بضغط عالي | ||
| الموديل | KY130 | KH5 |
| صلابة الصخر | F=6-20 | |
| قطر الثقب | Ф105-140mm | |
| عمق الحفر الإقتصادي | 25m | |
| الضغط | 0.7-1.4Mpa | 1.0-2.4Mpa |
| إستهلاك الهواء | ≥15m³/min | |
| سرعة الدوران | 0-70r/min | |
| عزم الدوران | 2000N.m | |
| قدرة الرفع | 18000N | |
| نوع الدافع | سلسلة إسطوانة مائية | |
| طول الدافع | 3000mm | |
| مواصفات حبل الحفر | Φ76×3000mm/Φ89×3000mm | |
| القدرة على صعود المنحدرات والهبوط منها | 30° | |
| الخلوص الأرضي | 320mm | |
| سرعة السير | 2km/h | |
| زاوية رفع ذراع الحفار | 15 درجة للأسفل و 50 درجة للأعلى إجمالي 65 درجة | |
| زاوية تأرجح ذراع الحفار | لليسار 45 درجة و45 درجة لليمين ، إجمالي 90 درجة | |
| زاوية تأرجح الحاملة | لليسار 50 درجة و50 درجة لليمين ، إجمالي 100 درجة | |
| زاوية ميلان الحاملة | 180° | |
| تعويض النقل | 1200mm | |
| المحرك | QC 498 (39KW 2400r/min) | YC4D80 (58KW 2400r/min) |
| الأبعاد الكلية (L*W*H) | 5600×2340×2550 (mm) | 5400×2330×2020 (mm) |
| الوزن الإجمالي | 5500kg | 6500kg |
| ملاحظة | آلية قيادة هوائية هيدروليكية | |
| قطر مثقاب الحفار | 115mm |
| حبل الحفار ( القطر * L) | Φ76×3000mm |
| حفار مطرقي | HD45A |
القطع الموصى بها للحفارة المجنزرة الصديقة للبيئة ذات الضغط العالي KH5
مثقاب حفار: Φ115
حفار مطرقي: HD45A
حبل حفار: Φ76×3000mm
