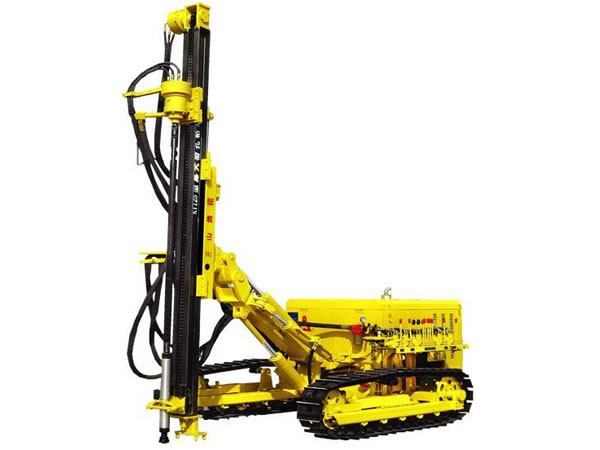

جهاز حفر مجنزر ذو ضغط متوسط

KY125(D)

إن جهاز الحفر المجنزر ذو ضغط متوسط KY125(D) هو قطعة من معدات التعدين في الحفر المكشوفة. فهو يملك آلية دفع ودوران قوية ونظام تحكم بالعملية مركزي. إن المعلومات المفصلة مذكورة أدناه.

المميزات
1. آليات دفع ودوران قوية
يتم تحريك آلية الدوران باستخدام محرك هيدروليك ذو قوة عالية، والذي يمكن أن يقدم إحتياط عزم دوران قوي. بالتالي فإن ريشة الحفر أقل عرضة للإنحشار. إن آلية الدفع التي يتم تحريكها باستخدام محرك هيدروليك ذو قوة عالية يمكن أن تولد قوة رفع بإرتفاع 20kN لتعديل صمام ضبط الضغط على الصمام الدليلي بقوة الدفع، وهذا لتحقيق قوة دفع لائقة لجهاز الحفر المجنزر ذو الضغط المتوسط.

2. نظام التحكم بالتشغيل المركزي
إن النظام الهيدروليكي والنظام الهوائي المتطور كلاهما تتحت التحكم المركزي، مما يجعل عملية التشغيل سهلة. إن صمام التشغيل الهيدروليكي يمكن أن يجعل ذراع الحفر ترتفع وتتأرجح، ويمكن تحريك إنحراف جهاز الحفر، الميلان، التحريك الى الأمام وإلى الخلف، وما إلى ذلك. إن أداء الحفر لجهاز الحفر المجنزر ذو ضغط متوسط مستقر تماماً. من خلال التحكم بالصمام الهوائي، يمكن أن تجعل مضخة الزيت تبدأ العمل، وتحريك المركبة، الرفع، الدوران، وما إلى ذلك. بالتالي فإن مركبة الحفر يمكن أن تقوم بتحقيق كفاءة حفر عالية.

المواصفات

حفارة مجنزرة بضغط متوسط
الموديل KY125 KY125(D)
صلابة الصخر F=6-20
قطر الثقب Ф80-115mm
عمق الحفر الإقتصادي 25m
الضغط 0.7-1.4Mpa
إستهلاك الهواء ≥15m³/min
سرعة الدوران 0-65r/min
عزم الدوران 2000N.m
قدرة الرفع 17000N
نوع الدافع سلسلة إسطوانة مائية
طول الدافع 3000mm
مواصفات حبل الحفر Φ64×3000mm/Φ76×3000mm
القدرة على صعود المنحدرات والهبوط منها 30°
الخلوص الأرضي 290mm
سرعة السير 2km/h
زاوية رفع ذراع الحفار 25 درجة للأسفل و 50 درجة للأعلى إجمالي 75 درجة
زاوية تأرجح ذراع الحفار 45 درجة لليسار و 45 درجة لليمين إجمالي 90 درجة
زاوية تأرجح الحاملة 45 درجة لليسار و 100 درجة لليمين إجمالي 45 درجة
زاوية ميلان الحاملة 50 درجة للأسفل و 135 درجة للأعلى إجمالي 185 درجة
تعويض النقل 900mm
المحرك YC2108 (33KW) 22KW (380V/220V)
الأبعاد الكلية (L*W*H) 4400×2200×2050 (mm)
الوزن الإجمالي 3300kg
ملاحظة آلية قيادة هوائية- هيدروليكية

القطع الغيار الموصى بها لموديل KY125(D)

قطر المثقاب 90mm 105mm 115mm
قضيب الحفر (القطر×L) Φ 64×3000mm Φ 64×3000mm Φ 76×3000mm
مطرقة الحفر CW930 HD45S HD45A

كمبروسر الهواء الموصى به
كمبروسر لولبي ديزل قابل للنقل LGCY-13/13 كمبروسر لولبي ديزل قابل للنقل LGCY-15/13
